Aluminiowe systemy elewacyjne: monolit zbudowany przy pomocy systemów elewacyjnych Reynaers Aluminium

Moskwa to od dawna już nie tylko Kreml, cerkwie i matrioszki – powszechne stają się wielofunkcyjne drapacze chmur. Na terenie tworzącego się city stolicy wyrastają coraz bardziej nowoczesne i monumentalne gmachy, symbolizujące nową, kapitalistyczną Rosję. Jak dotąd, najwyższym z nowo wzniesionych budynków, jest Wieża Nabereżnaja, licząca 61 kondygnacji i 268 metrów wysokości. Tendencja potężnych szklanych obiektów, przejawiająca się zarówno w budownictwie biurowym jak i mieszkaniowym,
w nadchodzących latach na pewno zmieni wygląd miasta.

Wiele nowych moskiewskich budynków to nie tylko wysokie, lecz również wielkie

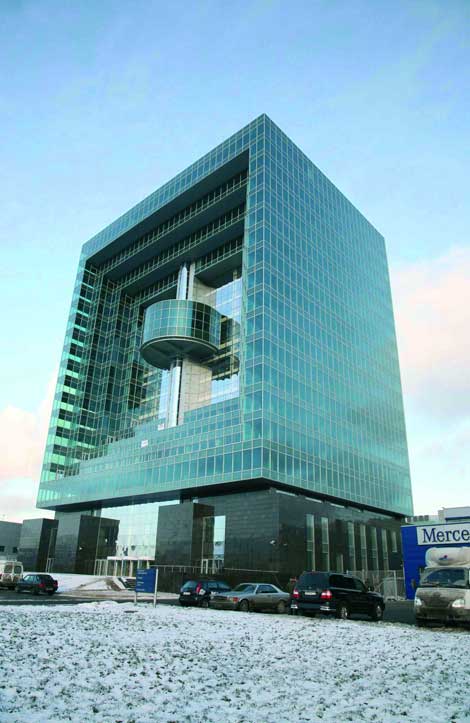

i solidnie osadzone gmachy, wyglądające jakby powstały z jednej bryły. Takim budynkiem jest Avilon Plaza, zawdzięczający swoją nazwę moskiewskim dealerom Mercedes-Benz. Ten położony kilka kilometrów na południowy-wschód od centrum stolicy Rosji obiekt został zaprojektowany przez biuro architektoniczne Archfactory.
Avilon Plaza posiada 21 kondygnacji i powierzchnię użytkową wynoszącą 37 000 m2. Wyróżniającym elementem obiektu jest lądowisko dla helikopterów umiejscowione na dachu. Pozwala ono uniknąć najemcom uciążliwości natężonego ruchu drogowego na ulicach Moskwy. Na dwóch najniższych kondygnacjach biurowca zlokalizowana jest część handlowa, a pod nią parking.

Dzięki swej blokowej konstrukcji Avilon Plaza wywiera imponujące wrażenie. Monumentalny charakter budynku podkreśla symetryczna i jednorodna kompozycja elewacji. Do jej konstrukcji wykorzystano trzy systemy elewacyjne Reynaers:
CW 86-EF, CW 50-SC i CW 50. Drzwi i okna wykonano z zastosowaniem systemu CS 77. Zewnętrzne i wewnętrzne narożniki elewacji wymagały specjalnej uwagi, na potrzeby których Reynaers opracował oryginalne rozwiązania. Przyciągającym wzrok elementem elewacji Avilon Plaza jest fragment w kształcie walca, znajdujący się pośrodku cofniętej części fasady. Dzięki charakterystycznej architekturze budynek jest kojarzony przez Moskwian i łatwo rozpoznawalny wśród tysięcy innych.


CW 86-EF

System umożliwia wykonanie przeszkleń w oparciu o gotowe oszklone moduły, mocowane w całości na elewacji. W odróżnieniu od typowych ścian osłonowych
CW 86-EF (element facade) nie wymaga rusztowań i jest kilkukrotnie szybszy w montażu. Izolacyjność termiczną zapewniają izolatory oraz specjalne uszczelki.
Po zainstalowaniu modułów szerokość wewnętrznych elementów konstrukcyjnych wynosi 86 mm. Od strony zewnętrznej każdy moduł posiada 26 mm ramkę. Szczelina pomiędzy ramkami wynosi 16 mm i jest wypełniona zestawem uszczelek.
CW 86-EF umożliwia zastosowanie niewidocznych na elewacji elementów otwieranych o funkcji wychylania na zewnątrz oraz wysuwania równoległego. Okna mogą być w pełni zautomatyzowane – siłowniki umieszcza się w konstrukcji ramy okiennej, dzięki czemu są niewidoczne.

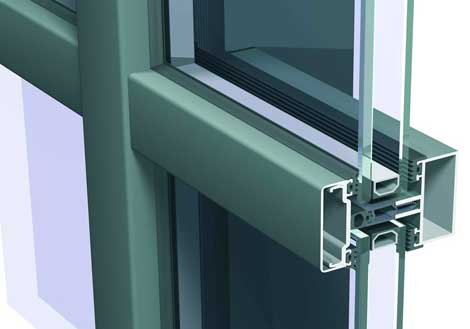

Systemy CW 50 i CW 50-SC

System CW 50 umożliwia wykonanie przeszkleń w oparciu o aluminiową konstrukcję słupowo-ryglową. Szklenie od strony wewnętrznej opiera się na aluminiowych słupach i ryglach, które mają przekrój prostokątny o stałej szerokości 50 mm. Drugi wymiar przekroju słupów i rygli wynika z obliczeń statycznych i dobierany jest indywidualnie.
Izolatory wpinane w słupy oraz rygle zapewniają izolacyjność termiczną. Od strony zewnętrznej szklenie zamocowane jest za pomocą listew dociskowych występujących samodzielnie lub z listwą maskującą.
Listwy maskujące posiadają szeroką gamę kształtów. CW 50 pozwala na wykonywanie ścian odchylonych od pionu oraz konstrukcji przestrzennych. Istnieje możliwość zastosowania całej gamy okien wpinanych w konstrukcję ściany osłonowej, a także okna niewidocznego na elewacji.

Rozszerzonym wariantem systemu CW 50 jest CW 50-SC (structural clamped).
Od strony zewnętrznej szklenie nie posiada widocznych elementów mocujących, tworząc płaszczyznę ze szczelinami szerokości 20 mm. Szczeliny wypełnione są uszczelką lub szczeliwem silikonowym. Tafle szklane posiadają specjalną ramkę dystansową, dzięki której możliwe jest zastosowanie mocowania za pomocą ciągłych elementów listwowych.
Dla podkreślenia układu horyzontalnego lub wertykalnego istnieje możliwość położenia w jednym kierunku listew maskujących. Można też zastosować całą gamę okien wpinanych w konstrukcję ściany osłonowej, a także niewidoczne na elewacji okno
o funkcji wychylania na zewnątrz.

Konstrukcje CW 86-EF, CW 50 i CW 50-SC zapewniają wodo- i wiatroszczelność, trwałość oraz bezpieczeństwo użytkowania. W ofercie Reynaers Polska dostępna jest pełna gama kolorystyczna w wykończeniach malowanych i anodowanych.


CS 77

CS 77 to trójkomorowy system okienno-drzwiowy z termoizolacją stanowiący optymalne połączenie wygody z poziomem bezpieczeństwa. System jest dostępny we wszelkich rodzajach okien i drzwi otwieranych do wewnątrz i na zewnątrz.
CS 77 należy do serii Concept System®, systemu modułowego do stolarki aluminiowej, obejmującego szeroki wybór w pełni wymiennych profili aluminiowych i akcesoriów.

Systemy CW 86-EF, CW 50, CW 50-SC, CS 77 są dostępne u autoryzowanych przedstawicieli firmy Reynaers na terenie całego kraju.
Zapytania można też kierować bezpośrednio do biura Reynaers Polska
w Piasecznie: tel. (022) 715 77 77.


Avilon Plaza
Architekt: Archfactory
Zamawiający: DTZ, Moskwa
Konstruktor: Steklostroj
Zastosowane systemy Reynaers: CS 77, CW 50, CW 50-SC, CW 86-EF, profile OS
