Geotermalne pompy ciepła - podstawowe wiadomości.

Na popularność pomp gruntowych mają wpływ zmienne warunki klimatyczne w naszym kraju. Zimą, gdy temperatury spadają poniżej zera, pompa gruntowa nie musi wspierać się grzałką, aby pobrać energię, tak jak ma to miejsce w przypadku pompy powietrznej. Temperatura zewnętrzna nie ma wpływu na temperaturę źródła praktycznie od głębokości 8 metrów a od 15 metrów stabilizuje się na poziomie 10ºC, co sprawia, że pompa gruntowa jest praktycznie niezależna od pogody.

Jak działa gruntowa pompa ciepła?

Pompy geotermalne pobierają ciepło z gruntu poprzez system wymienników poziomych lub pionowych. W sprzyjających warunkach można pobierać ciepło z warstw wodonośnych lub specjalnie przygotowanych studni. Nośnikiem ciepła jest zazwyczaj mieszanka glikolu z wodą, która w dodatniej temperaturze dociera do parownika.

^{fot. De Dietrich}

Czytaj również: Ciepła woda w domu dzięki kolektorom słonecznym.

Czynnik chłodniczy krążący w module termodynamicznym ma specyficzne właściwości – wrze w bardzo niskiej temperaturze i zamienia się w parę. Para pod ciśnieniem wydostaje się z parownika i dociera do sprężarki. Ten element pompy ciepła odpowiada za sprężenie pary do wysokiego ciśnienia i podniesienie jej temperatury – wymaga do swojego działania niewielkiej ilości energii elektrycznej. Gaz dociera do skraplacza, za pośrednictwem którego ciepło jest oddawane do instalacji grzewczej. Następnie czynnik chłodniczy schładza się, skrapla i wraca do parownika. Cały proces powtarza się wielokrotnie.

Rzadziej stosowane rozwiązanie to pompy bezpośredniego parowania, gdzie czynnik chłodniczy krąży również w kolektorach.

Co wziąć pod uwagę przy wyborze?

Jednym z najbardziej obiektywnych kryteriów wyboru pompy ciepła jest współczynnik COP określający wydajność urządzenia. Jest to stosunek ciepła użytkowego wyprodukowanego przez pompę do energii niezbędnej do jego wytworzenia.

– Wartości COP są podawane zawsze dla konkretnych parametrów dolnego źródła i wody grzejnej. Jeśli gruntowa pompa ciepła pobierając energię z gruntu o temperaturze 10°C i podgrzewając wodę do temperatury 35°C, wykorzystuje 1kW energii, aby wyprodukować 4,5 kW, wówczas COP wynosi 4,5 – tłumaczy Waldemar Matuszyński, Product Manager z firmy De Dietrich Technika Grzewcza.

Realna wydajność pompy ciepła będzie uzależniona od czynników związanych z samym budynkiem, jak izolacja czy powierzchnia do ogrzania, a także od oczekiwanego komfortu cieplnego.

Podstawową decyzją, którą musi podjąć inwestor, poza wyborem konkretnego modelu, jest ta o rodzaju kolektora. Pompa ciepła może pobierać energię z gruntu przy pomocy kolektora poziomego lub pionowego. W przypadku kolektorów poziomych energia jest odzyskiwana z głębokości od 80 do 120 cm. W przypadku poboru pionowego kolektor znajduje się w odwiercie, który może mieć do 100 m głębokości. Przy poborze energii z wody gruntowej wykonuje się odwiert o głębokości od 5 do 10 m lub studnię.

Na kolektor poziomy decydują się osoby dysponujące dużym ogrodem o ukształtowaniu terenu umożliwiającym montaż. Kolektor poziomy zwykle zajmuje od 120 do nawet 300% powierzchni, która ma być ogrzana. Aby zaoszczędzić przestrzeń, kolektory można jednak kłaść jeden nad drugim. Kolektory pionowe montują właściciele niewielkich działek lub takich z nieregularnym ukształtowaniem terenu. Konieczność wykonania odwiertu zwiększa jednak koszt inwestycji.

Czytaj również: Sposób na tanią i ekologiczną energię - ogrzewanie słoneczne czy w naszym klimacie się sprawdza?

Nowa pompa ciepła GSHP firmy De Dietrich

Firma De Dietrich wprowadziła niedawno do swojej oferty nowe urządzenia – geotermalne, odwracalne pompy ciepła. W ofercie producenta dostępnych jest aż 9 modeli pomp GSHP, w zakresie mocy od 5 do 27 kW, bez podgrzewacza, ze zintegrowanym podgrzewaczem c.w.u. lub podgrzewaczem z możliwością wsparcia solarnego.

GSHP jest urządzeniem odwracalnym, dzięki czemu gwarantuje komfort cieplny zarówno zimą, jak i latem. Jest w stanie zapewnić temperaturę zasilania c.o. do 65°C – sprawdzi się w przypadku modernizacji instalacji grzewczej.

Gruntowa pompa ciepła spełnia wymagania europejskich norm Ekoprojektu i Oznakowania energetycznego, osiągając efektywność aż do A+++ dla ogrzewania oraz A dla ciepłej wody użytkowej. Współczynnik efektywności COP przy temperaturze źródła 10°C wynosi do 5,6, co oznacza, że na 1 kW zużyty do produkcji energii, udaje się wytworzyć 5,6 kW.

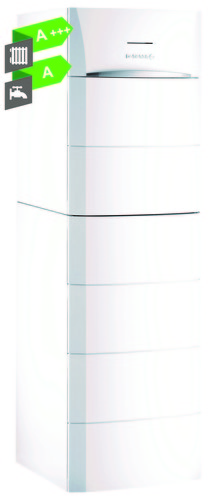

Pompa GSHP może również sterować obiegiem c.w.u. Część modeli jest dostępna z podgrzewaczami o pojemności 200 litrów umieszczonymi w jednej kolumnie z pompą lub obok niej. Takie rozwiązanie w pełni zaspokoi potrzeby przeciętnej rodziny na ciepłą wodę. Wybierając podgrzewacz solarny w pakiecie z pompą ciepła, można połączyć wykorzystanie energii ziemi i energii słonecznej. Wszystkie podgrzewacze dostępne z pompami GSHP są powleczone emalią o dużej zawartości kwarcu i chronione przez system „Titan Activ”.

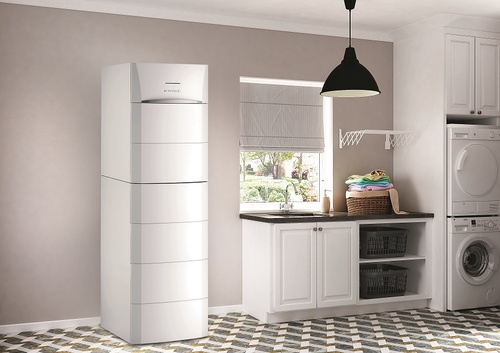

Urządzenie jest kompaktowe i ciche. Wersja bez podgrzewacza lub z podgrzewaczem umieszczonym pod pompą zajmuje zaledwie 0,47 m2 powierzchni podłogi. Pompa emituje hałas na poziomie 49 dB w odległości 1 metra.
