Prawidłowa budowa instalacji odgromowej to podstawa właściwego zabezpieczenia budynku przed skutkami wyładowań atmosferycznych. Jej kluczową część stanowią zwody. Czym są, jaką pełnią funkcję i kiedy powinno się stosować zwody pionowe? Czytaj dalej

Funkcja zwodów

Zwody to naziemna część instalacji odgromowej odpowiedzialna za bezpośrednie przyjęcie wyładowania pioruna w celu jego bezpiecznego odprowadzenia. Zaleca się, by łączyć je z przewodami odprowadzającymi za pomocą łączeń zaciskowych lub spawów, co zapewnia ciągłość galwaniczną pomiędzy elementami. Dzięki temu minimalizuje się spadki napięć w układzie i redukuje ryzyko wystąpienia zakłóceń elektromagnetycznych wewnątrz obiektu. Wszelkie wytyczne dotyczące sposobu wykonania połączeń, prowadzenia zwodów i przewodów, zastosowania zwodów pionowych (tzw. zwody Franklina), poziomu ochrony instalacji odgromowej, itp. określają normy PN-EN 62305. To jedyne obowiązujące normy, których każdy wykonawca instalacji piorunochronnej powinien restrykcyjnie przestrzegać i stosować się do ujętych w nich wytycznych.



	 Zwody pionowe – maszty, iglice, zwody odsunięte dostępne w ofercie AN-KOM



Rodzaje zwodów

Zwody dzieli się na nieizolowane, czyli mocowane bezpośrednio do chronionego obiektu, oraz izolowane – instalowane obok niego. Drugi rodzaj stosuje się w dwóch przypadkach: gdy występuje ryzyko uszkodzenia obiektu lub jego zawartości spowodowane przepływem prądu pioruna lub gdy istnieje potrzeba redukcji pola elektromagnetycznego.

Poza tym zwody kategoryzuje się na naturalne i sztuczne. Zwody naturalne to przewodzące części budynku wykorzystywane do przejęcia prądu pioruna, natomiast sztuczne to metalowe przewody i konstrukcje umieszczane na dachu (wykonuje się je, jeśli przewodzące elementy konstrukcyjne budynku nie mogą zostać wykorzystane przy budowie piorunochronu np. ze względu na brak ciągłości).

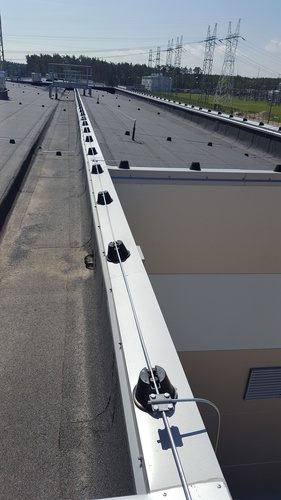

Większość obiektów zabezpiecza się przed wyładowaniami atmosferycznymi, tworząc na dachu siatkę ze zwodów poziomych niskich o określonym wymiarze pojedynczego oczka. Rozprowadza się je bezpośrednio na jego powierzchni albo w odległości kilku centymetrów nad pokryciem dachowym. Co ważne, do siatki zwodów poziomych niskich nie należy przyłączać metalowych przedmiotów umieszczonych na dachach ani metalowych części jego konstrukcji, ale osobno zabezpieczyć je zwodami pionowymi.



Czytaj również: Nowoczesne bezpieczeństwo – technologia inteligentnych budynków



	 Zwody pionowe – maszty, iglice, zwody odsunięte dostępne w ofercie AN-KOM


Kiedy zastosować zwody pionowe?

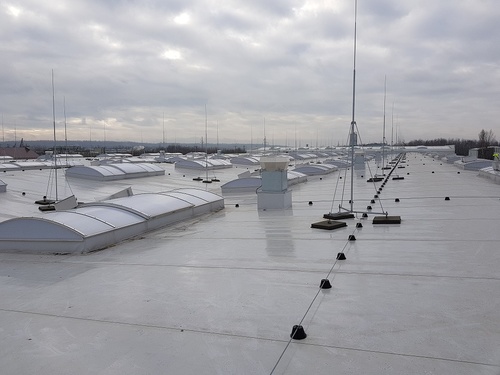

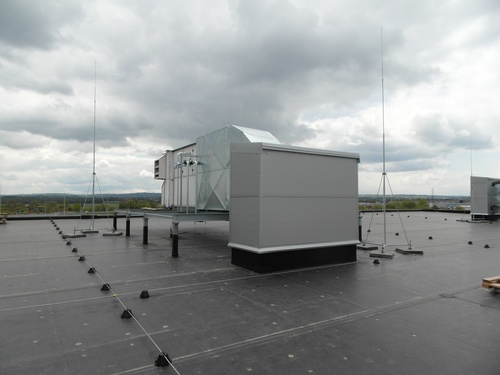

Zwody pionowe chronią wystające elementy dachu i umieszczone na nim przedmioty przed działaniem prądu pioruna. Z ich pomocą można je wyizolować, także jeśli wcześniej zostały zabezpieczone zwodami poziomymi podwyższonymi izolowanymi. Wszystkie zwody powinny tworzyć strefę ochronną, żeby zarówno między nimi, jak i przewodami czy zabezpieczonymi urządzeniami nie pojawiały się przeskoki iskrowe. Zwody pionowe nieizolowane najlepiej instalować w narożach budynku albo w pobliżu chronionych elementów/urządzeń, zgodnie z metodą toczącej się kuli (odpowiednia w każdym przypadku), kątów ochrony (odpowiednia przy ochronie pojedynczych obiektów) albo wymiarów oczek siatki zwodów (zalecana przy płaskich powierzchniach).



Produkty do wykonania zwodów pionowych

Do wykonania zwodów pionowych instalacji odgromowej najczęściej wykorzystuje się:

  • maszty pojedyncze
  • maszty przykręcane do podkonstrukcji
  • maszty na trójnogu
  • maszty klatkowe
  • maszty ze zwodem odsuniętym
  • maszty do PW
  • iglice ścienno-kominowe
  • zwody odsunięte, takie jak maszty ścienne, iglice oraz drążki izolacyjne.



Oczywiście ich montaż wymaga użycia odpowiedniego osprzętu i akcesoriów. Elementy najczęściej produkowane są ze stali nierdzewnej lub ocynkowanej ogniowo. Zwykle mają postać prętów o różnych średnicach i długościach. Przeważnie posiadają też specjalny obciążnik.



	 Zwody pionowe – maszty, iglice, zwody odsunięte dostępne w ofercie AN-KOM



Czytaj również: Kurtyny dymowe ważny element w ochronie przeciwpożarowej budynków użyteczności publicznej.
