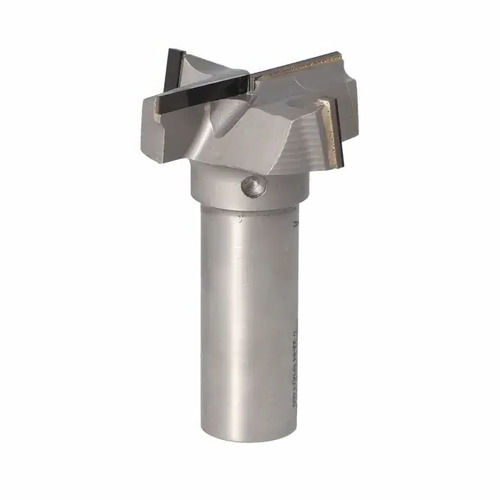

Frez do planowania drewna na CNC - jak wybrać odpowiednie narzędzie i uniknąć błędów przy pierwszym zakupie?

• Głowice HM (węglik spiekany) sprawdzają się przy drewnie litym, MDF surowym i płycie wiórowej - to dobry wybór na start od ok. 123 zł.

• Frezy diamentowe PCD mają wielokrotnie dłuższą żywotność przy materiałach abrazywnych (MDF laminowane, płyta laminowana) i można je ostrzyć 5-6 razy.

• Średnica robocza głowicy planującej decyduje o szerokości pasa w jednym przejściu - im większa, tym mniej ścieżek i krótszy czas obróbki.

• Chwyt 13 mm (standard 1/2") pasuje do większości uchwytów CNC; chwyt 20 mm to wersja do cięższych głowic diamentowych.

• Frez wiercący (typ negatyw) pozwala wchodzić pionowo w materiał bez potrzeby nawiercania - to ważna cecha przy obróbce płyt zamkniętych.

• Dobór parametrów skrawania (prędkość wrzeciona, posuw) ma równie duże znaczenie co sam wybór frezu - nieodpowiednie nastawy niszczą nawet drogie narzędzie.

^{Fot. frezy24.pl}

Czym różni się frez do planowania od zwykłego frezu spiralnego?

Głowica planująca pracuje inaczej niż frez spiralny - jej płytki skrawające są ułożone radialnie na szerokim korpusie, co pozwala na ściągnięcie materiału z dużej powierzchni w jednym przejściu. Zwykły frez spiralny ma średnicę roboczą zwykle 3-20 mm, więc przy planowaniu blatu o szerokości 600 mm musiałby wykonać dziesiątki równoległych ścieżek z nakładaniem - efektem są charakterystyczne prążki (fale) widoczne w raking light i kłopoty z tolerancją grubości.

Głowica planująca ma średnicę roboczą 30-60 mm lub więcej, co redukuje liczbę ścieżek i eliminuje błędy prowadzenia. Płytki HM lub diamenty PCD skrawają na dużej szerokości i przy odpowiednim nałożeniu (overlap ok. 10-15%) zostawiają gładką, jednorodną powierzchnię. To narzędzie do kalibracji grubości, wyrównywania stołów ofiarnych i wstępnej obróbki tarcicy zanim trafi do dalszych operacji.

^{Fot. frezy24.pl}

Czytaj również: Jak dobrać elektronarzędzia do budowy domu? Kluczowe zasady na każdym etapie prac

Warto wiedzieć: Termin "planowanie" w obróbce CNC oznacza usuwanie materiału z całej płaszczyzny w celu uzyskania jednorodnej grubości lub płaskiej powierzchni. To operacja zupełnie inna niż frezowanie profili, kieszeni czy konturów - wymaga narzędzia z szeroką głowicą, a nie małej frez spiralnej.

HM czy PCD - który frez do planowania drewna wybrać?

Głowice HM (węglik spiekany) to właściwy wybór do drewna litego, MDF surowego i standardowej płyty wiórowej - są tańsze (od ok. 123 zł), łatwe do kupienia i dostatecznie trwałe przy umiarkowanej produkcji. Frezy diamentowe PCD to wybór do materiałów abrazywnych - MDF lakierowanego, płyty laminowanej, HPL - gdzie węglik tępi się bardzo szybko.

Różnica w trwałości jest duża: przy MDF laminowanym frez HM może wymagać ostrzenia lub wymiany po kilkuset metrach bieżących ścieżki, podczas gdy frez PCD pracuje kilkakrotnie dłużej przed pierwszym ostrzeniem.

• Drewno lite, dąb, sosna, buk - głowica HM wystarczy; skrawanie miękkich i twardych gatunków nie niszczy węglika nadmiernie szybko.

• MDF surowe - HM pracuje poprawnie, choć spoiwo żywiczne w MDF skraca żywotność w porównaniu do drewna litego.

• MDF laminowane, płyta melaminowana - warto rozważyć PCD lub co najmniej gatunki HM z powłoką; abrazywna laminacja bardzo szybko tępi ostrza.

• HPL, Trespa, Corian - wyłącznie PCD lub specjalistyczne płytki, standardowy HM nie nadaje się.

• Sklejka i LVL - HM radzi sobie dobrze, ale spoiny klejowe przyspieszają zużycie; PCD przedłuży czas między ostrzeniami.

^{Fot. frezy24.pl}

W ofercie Frezy24 dostępne są frezy do planowania drewna w obu wersjach - głowice HM 30 i 60 mm od 123 zł oraz frez diamentowy FDP PCD do intensywnej produkcji. Sklep Frezy24 działa od 2023 roku i oferuje doradztwo techniczne przy doborze narzędzia - warto skorzystać zwłaszcza jeśli dopiero zaczynasz z planowaniem na CNC i nie masz pewności, czy wystarczy ci głowica HM, czy już czas na PCD.

Jaka średnica robocza głowicy planującej jest odpowiednia?

Głowica 30 mm to minimum sensowne dla małych maszyn i obróbki wąskich elementów - mieści się w uchwytach ER20 z chwytem 13 mm i jest odpowiednia dla frezarek CNC z wrzecionem do ok. 2 kW. Głowica 60 mm skraca czas planowania blatu o połowę w porównaniu do 30 mm, ale obciąża bardziej wrzeciono i wymaga mocniejszej maszyny.

Ogólna zasada: średnica robocza nie powinna przekraczać około 30-40% nominalnej mocy wrzeciona wyrażonej w kilowatach mnożonych przez 10. Dla wrzeciona 2,2 kW sensowna głowica to 30-40 mm; przy 3,5-4,5 kW można używać głowicy 60 mm. Przekroczenie tego zakresu skutkuje drganiami, słabą jakością powierzchni i skróceniem żywotności łożysk wrzeciona.

Ważne: Chwyt 13 mm (oznaczany jako 1/2") to standard calowy stosowany w większości sklepowych frezarek CNC i uchwytach ER20/ER25. Chwyt 20 mm pojawia się w cięższych głowicach diamentowych i wymaga uchwytu ER32 lub dedykowanego uchwytu hydraulicznego. Przed zakupem sprawdź, jakie uchwyty posiada Twoje wrzeciono.

Jakie parametry skrawania ustawić przy planowaniu na CNC?

Przy planowaniu drewna i płyt typowe parametry startowe to: prędkość wrzeciona 18 000-22 000 RPM dla głowic HM o średnicy 30-60 mm, posuw 4 000-8 000 mm/min i głębokość skrawania 0,5-2 mm na przejście. To punkt wyjścia - każda maszyna i materiał wymagają korekty.

Posuw na ostrze (fz) to właściwa miara obciążenia narzędzia: dla głowicy HM z 2 płytkami przy 20 000 RPM i posuwie 6 000 mm/min wynosi 6000 / (20000 × 2) = 0,15 mm/ostrze, co jest wartością rozsądną. Za niski posuw na ostrze (poniżej 0,05 mm) powoduje ścieranie zamiast skrawania i przyspiesza tępienie; za wysoki (powyżej 0,3 mm dla HM) grozi odłamaniem płytki lub drganiami.

• Drewno lite (kalibracja, planowanie): 20 000 RPM, posuw 5 000-7 000 mm/min, głębokość 1-1,5 mm.

• MDF surowe: 18 000-20 000 RPM, posuw 4 000-6 000 mm/min, głębokość 0,5-1 mm - MDF jest bardziej abrazywny niż drewno lite.

• Płyta laminowana (PCD): 15 000-18 000 RPM, posuw 8 000-12 000 mm/min - frezy diamentowe wymagają wyższego posuwy niż węglikowe.

• Overlap ścieżek (nałożenie): 10-20% średnicy roboczej, np. 6-12 mm przy głowicy 60 mm.

^{Fot. frezy24.pl}

Planowanie stołu ofiarnego - kiedy i jak to robić?

Stół ofiarny (spoilboard) należy planować za każdym razem, gdy wyczerpalne wcięcia mocujące lub ślady po wcześniejszych operacjach sprawią, że powierzchnia nie jest już płaska w stosunku do portalu maszyny. Typowy cykl to planowanie stołu co kilka tygodni przy intensywnej produkcji lub przed każdą serią elementów wymagających tolerancji grubości poniżej 0,1 mm.

Procedura jest prosta: zamontuj głowicę planującą, zdefiniuj pole robocze o 5-10 mm większe niż roboczy obszar stołu, ustaw głębokość 0,2-0,5 mm i przejedź całą powierzchnię ze stałym nałożeniem ścieżek. Efektem jest stół idealnie prostopadły do osi Z maszyny. Sklep Frezy24 oferuje zarówno głowice HM 30 i 60 mm, jak i frez diamentowy FDP do planowania, dzięki czemu można dobrać narzędzie zarówno do okazjonalnego wyrównywania stołu, jak i intensywnej produkcji seryjnej.

Jak długo wytrzymuje frez planujący i czy można go naostrzyć?

Głowice HM do planowania wytrzymują od kilkuset do kilku tysięcy metrów ścieżki w zależności od materiału - MDF i płyta laminowana tępią je znacznie szybciej niż drewno lite. Objawem tępego narzędzia jest wzrost temperatury skrawania, pogorszenie jakości powierzchni i zwiększony pobór prądu przez wrzeciono.

Głowice HM z wymiennymi płytkami można ostrzyć - zazwyczaj 3-5 razy przed koniecznością wymiany płytki. Frez diamentowy PCD (typ FDP) ma płytki o wysokości 4 mm i dokumentowaną możliwość ostrzenia 5-6 razy, co przy cenie narzędzia powyżej 1800 zł jest ważnym czynnikiem ekonomicznym. Ostrzenie powinno wykonać specjalistyczne szlifiernisko z tarczą diamentową - próby ostrzenia we własnym zakresie bez odpowiedniego sprzętu zazwyczaj kończą się zniszczeniem geometrii płytki.

Sprawdź: Pierwsze oznaki tępego frezu planującego to nie zawsze gorsza gładkość powierzchni. Często pierwszym sygnałem jest wzrost temperatury materiału przy wylocie wióra, delikatne przypalenia krawędzi przy dużych prędkościach lub charakterystyczny zmieniony dźwięk pracy maszyny - wyższy ton i "cięższe" brzmienie wrzeciona. Reagowanie na te sygnały wydłuża łączną żywotność narzędzia.

FAQ

Czy frezem do planowania można frezować też kieszenie i kontury?

Głowica planująca jest zaprojektowana wyłącznie do planowania (surfacing) - jej geometria z szerokimi płytkami radialnymi nie nadaje się do frezowania konturów, kieszeni ani rowków. Do tych operacji potrzebny jest frez spiralny lub profilowy o odpowiedniej średnicy. Używanie głowicy planującej do konturowania grozi odłamaniem płytki i uszkodzeniem wrzeciona.

Co to jest frez wiercący (negatyw) i kiedy jest potrzebny?

Frez wiercący (oznaczany jako "wiercący" lub "negatyw") ma geometrię płytki umożliwiającą wejście pionowe w materiał bez potrzeby nawiercania wstępnego otworu. Przydaje się przy kalibracji zamkniętych obszarów płyty, gdy nie można dojechać do planowanego obszaru od krawędzi. Standardowe głowice planujące nie wchodzą pionowo - wymagają dojazdu od boku lub przez wcześniej wywiercony otwór startowy.

Jaką minimalną moc wrzeciona muszę mieć, żeby używać głowicy 60 mm?

Do głowicy planującej 60 mm zaleca się wrzeciono o mocy co najmniej 2,2-3 kW. Przy 1,5 kW głowica 60 mm może powodować wyraźne spowolnienia wrzeciona przy pracy w twardszych materiałach i negatywnie wpływa na żywotność łożysk. Bezpieczniej w takim przypadku jest użyć głowicy 30 mm i zmniejszyć posuw - wyniki będą porównywalne, a maszyna nie będzie przeciążona.

Czy frez do planowania nadaje się do aluminium lub tworzyw sztucznych?

Głowice HM do drewna nie nadają się do aluminium - geometria kąta natarcia i powłoka płytki są zoptymalizowane pod skrawanie drewna i materiałów drewnopochodnych. Do planowania aluminium potrzebne są głowice z płytkami przeznaczonymi do metali nieżelaznych, z większym kątem natarcia i polisowanymi rowkami wiórów. Do tworzyw sztucznych (np. HDPE, Corian) niektóre głowice HM sprawdzają się przy niskich głębokościach skrawania, ale lepszym wyborem są frezy dedykowane do tworzyw.
