Ściana badawcza AWW w Centrum Szkoleniowo-Badawczym

Ściana badawcza AWW w Centrum Szkoleniowo-Badawczym

Siedziba firmy Reynaers Polska w Piasecznie pod Warszawą to jedno z niewielu miejsc w Polsce, w którym możliwe jest kompleksowe sprawdzenie rozwiązania architektonicznego jeszcze na etapie projektowym.



Centrum Szkoleniowo-Badawcze Reynaers oferuje unikalną komorę badawczą AWW oraz specjalistyczne szkolenia praktyczne dla klientów firmy. Centrum Szkoleniowo-Badawcze Reynaers w Piasecznie zawiera dwie części – szkoleniową i badawczą. W części szkoleniowej dostępne są stanowiska do prowadzenia szkoleń praktycznych dla Partnerów z zakresu produkcji, montażu i oprogramowania (programy kalkulacyjne i wspomagające projektowanie). Natomiast część badawcza służy testowaniu konstrukcji aluminiowych.





Specjalistyczne badania

Część badawcza Centrum umożliwia Partnerowi Reynaers sprawdzenie konstrukcji aluminiowych pod kątem właściwości szczelnościowo-wytrzymałościowych: przepuszczalności powietrza, wodoszczelności, obciążenia wiatrem, odporności na skręcanie statyczne czy uderzenie ciałem miękkim i ciężkim. Wykonanie kompleksowych testów tego typu jest szczególnie ważne przy testowaniu nowych lub niestandardowych konstrukcji okienno-drzwiowych oraz fasad:



Czytaj również: St. Peter’s Church Architektoniczne Communion Design



Oferowane przez Reynaers rozwiązania bardzo często są adaptowane pod konkretny projekt i znacznie wybiegają poza rozwiązania katalogowe. Konieczne jest zatem wykonanie elementu, na którym można zweryfikować rozwiązania przyjęte na etapie projektowym. Taki prototyp jest następnie testowany w unikalnej na skalę tej części Europy komorze badawczej AWW, znajdującej się w naszym Centrum –  wyjaśnia Adam Kwieciński, Kierownik Centrum Szkoleniowo-Badawczego Reynaers Polska.

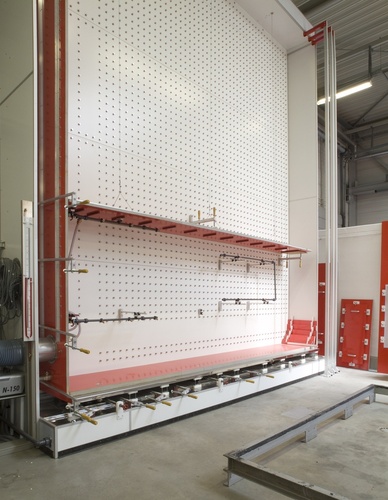

Ściana badawcza

Komora AWW (Air, Wind, Water), której producentem jest firma K. Schulten, ma 5,9 metra szerokości, 7,1 wysokości oraz 2 metry głębokości, w tym głębokość przestrzeni testowej 0,65 metra. Dzięki temu możliwe jest sprawdzenie właściwości szczelnościowo-wytrzymałościowych elementów o wymiarach nawet 5 (szerokość) na 6 metrów (wysokość). W komorze zainstalowano dmuchawę, która została przystosowana do uzyskania ciśnienia parcia i ssania o wartości 5000 Pa (w standardzie 3500 Pa). Wyposażono ją także w system z zamkniętym obiegiem wody, 9 czujników pomiarowych oraz urządzenie do generowania dymu.



Czytaj również: Biurowiec o innowacyjnej elewacji na zamówienie


Sterowanie komorą odbywa się za pomocą pulpitu sterowniczego i/lub komputera. Oprogramowanie KS Software pozwala na zdefiniowanie przez użytkownika – w sposób zgodny z europejskimi normami dla konstrukcji okienno-drzwiowych i fasadowych – programu oraz sekwencji poszczególnych cyklów badań. Pozwala również dokonać klasyfikacji badanej konstrukcji na podstawie uzyskanych wyników.



Ważne: Komora AWW znajduje się pod nadzorem Zakładu Konstrukcji i Elementów Budowlanych (rozszerzono nadzór Instytutu Techniki Budowlanej nad Systemem Zakładowej Kontroli Produkcji Reynaers Polska), dzięki czemu możliwe jest przeprowadzanie w niej wstępnych badań typu ścian osłonowych oraz okresowych testów gotowego wyrobu (okien i drzwi) w ramach zakładowej kontroli produkcji.





Przetestowane rozwiązania

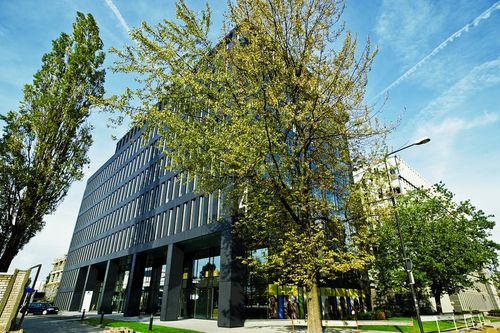

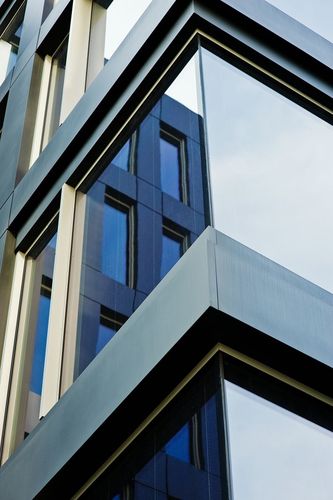

Wśród ostatnio przeprowadzonych badań w komorze AWW znalazły się prototypowe elementy konstrukcji zastosowane m.in. w Platinium Business Park w Warszawie, Porcie Lotniczym im. Mikołaja Kopernika we Wrocławiu, University Business Park w Łodzi, Hucie Katowice-EC Nowa w Dąbrowie Górniczej czy Miejskim Ośrodku Dokumentacji Geodezyjnej i Kartograficznej w Łodzi.



Źródło: Reynaers Aluminium / budnet.pl
