Uzdrowić bilans energetyczny

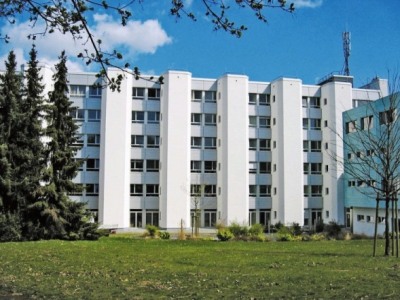

Wybudowany w technologii wielkopłytowej sześciokondygnacyjny budynek szpitala reprezentował ambitne wyzwanie dla wykonawców projektu termomodernizacji. Trudność polegała przede wszystkim na wymogu zachowania dotychczasowego podziału elewacji oraz wykonaniu prac w trakcie użytkowania budynku. Aluminiowa stolarka okienna starego typu o współczynniku Uw=4,2 W/m2K powodowała znaczne straty energetyczne, zaś jej największe zgrupowanie w postaci pasów okiennych znajdowało się na zimnej, północnej ścianie. Elewacja zachodnia natomiast, wraz z wysuniętymi klatkami schodowymi nadaje bryle budynku niekorzystny pod względem energetycznym kształt grzebienia. Docieplenie przegród oraz wymiana stolarki były niezbędne do polepszenia standardów cieplnych obiektu.

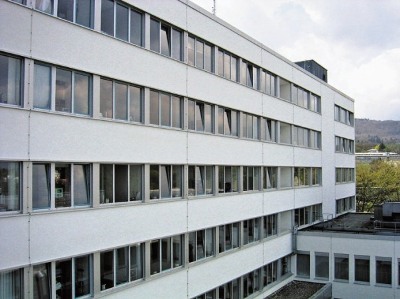

Ciepłe pasy okienne

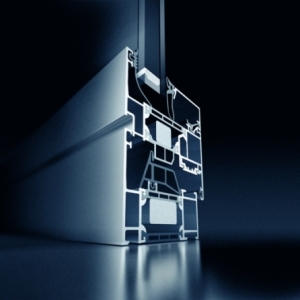

W trakcie prac modernizacyjnych wymieniono 230 okien o łącznej powierzchni 1,281 m2. Stare okna zostały zastąpione nowymi, z serii Schüco AWS 70.HI, o głębokości zabudowy 70 mm i współczynniku przenikania ciepła Uw=1,6 W/m2K przy zastosowaniu szyb zespolonych o współczynniku Ug= 1,1 W/m2K. Wynik taki uzyskano dzięki poszerzeniu strefy izolacyjnej przez przekładki termiczne z pustymi komorami, dodatkowo zintegrowane z izolatorami piankowymi oraz wielokomorowe uszczelnienie środkowe. System ten cechuje się wysoką stabilnością. Po wstawieniu elementów okiennych o wymiarach 271x172 cm w istniejące kwatery okienne elewacja nabrała odświeżonego, estetycznego wyglądu. Dzięki uzyskaniu równomiernego, wyraźnego podziału fasady oraz ukryciu łączeń płyt materiałem izolacyjnym budynek nabrał nowocześniejszego kształtu. Smukłe profile okienne (szerokość w widoku zewnętrznym 117 mm) o wysokiej termoizolacyjności (Uf = 1,7 W/m2K), umożliwiły również podwyższenie komfortu cieplnego i zwiększenie ilości światła dziennego przenikającego do pomieszczeń budynku fizjoterapii, którego wielkowymiarowe przeszklenia były w przeszłości źródłem strat energii. Modernizację szpitala w Kassel przeprowadzono w roku 2007. Przy zastosowaniu dzisiaj dostępnych okien serii Schüco AWS 75.SI, o równie smukłych profilach, możliwe byłoby osiągnięcie  współczynnika przenikania ciepła Uf =1,4 W/m2K, co pozwoliłoby uzyskać jeszcze lepsze rezultaty.





Więcej możliwości
Energetyczna modernizacja elewacji szpitala zapewniły oszczędność energii w wysokości około jednej trzeciej dotychczasowych jej kosztów. Nowe okna pozwalają zaoszczędzić około 38000 l oleju opałowego i zmniejszyć emisję CO2 o ponad 100 ton w skali roku. Obecnie dostępne technologie Schüco pozwalają zwielokrotnić ten wynik. Istniejący system grzewczy zasilany olejem opałowym można wspomagać instalacją solarną. W klinice mieści się 250 łóżek oraz oddział fizjoterapeutyczny z własną salą gimnastyczną. Cały kompleks zużywa około 4-5 m3 ciepłej wody dziennie. Płaski dach sali gimnastycznej bez trudu pomieści 36 kolektorów słonecznych o powierzchni 96,8 m2, zaś trzy zbiorniki o pojemności 1500 l zmagazynują część ciepłej wody zużywanej przez użytkowników budynku. Emisja CO2 zostałaby obniżona o kolejne 20,5 ton rocznie.
