Projektowanie nawierzchni ogrodowych - układanie krawężników po łuku

Wytyczamy łuk

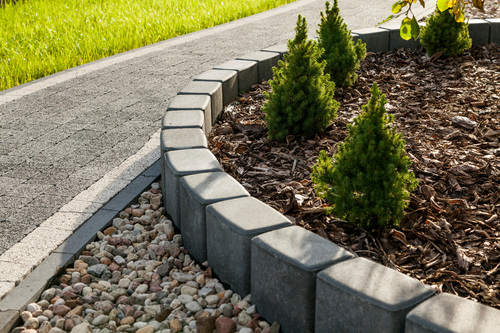

Samo wykonawstwo łukowatych obrzeży nie różni  się od ich układania w linii prostej. Pojawia się natomiast ogromna liczba „pułapek”, w które można wpaść na etapie planowania i wytyczania, a także wyboru materiałów. Pewnym rozwiązaniem jest używanie tzw. elementów przemysłowych, czyli betonowych krawężników znanych z obrzeży publicznych dróg i chodników. Niestety ich estetyka zwykle nie pasuje do aranżacji przydomowego ogrodu. Ale można wykonać je z tradycyjnych obrzeży o szerokości 6 i 8cm i palisad.

Czytaj również: Obrzeża - estetyczne wykończenie ogrodowych ścieżek i nawierzchni

Co zatem zrobić aby swobodnie wijące się ścieżki wyglądały dobrze? Po podjęciu decyzji o kształcie nawierzchni i wstępnym zaplanowaniu jej przebiegu pierwszym i najistotniejszym elementem procesu jest właściwe wytyczenie granic planowanej ścieżki. Warto przy tym pamiętać, że geometria jest w tym wypadku mocno ograniczana przez wybrany materiał. Należy więc przynajmniej ogólnie wiedzieć, jakim typem elementów obrzeżowych zamierzamy wykończyć nawierzchnię. Jeśli wytyczenie zostanie wykonane poprawnie – w zasadzie mamy pewność, że przynajmniej z nieco większej odległości (na przykład z okien domu) nasze dróżki i tarasy będą wyglądały dobrze. Kolejne „przybliżenia” są już uzależnione od rodzaju wybranych elementów i sposobu ich przygotowania, ale o tym za chwilę.

Pomocna geometria

Najczęstszym błędem przy wyznaczaniu linii przyszłych krawężników jest złe wyznaczenie punktów i kierunków styku poszczególnych odcinków łukowych i prostych. Aby uzyskać łagodne przejście bez rzucających się w oczy i drażniących ostrych kątów – poszczególne odcinki powinny być ze sobą styczne i łączyć się dokładnie w punktach styczności. W praktyce (jeśli wytyczamy łuk przy pomocy sznurka – a to w zasadzie najprostsze i najlepsze rozwiązanie) oznacza to konieczność prawidłowego wyznaczenia środka okręgu, którego częścią jest wyznaczana przez nas krzywizna. Jeśli poprzedni odcinek jest linią prostą – środek ten musi znajdować się na linii prostej prostopadłej do prostego odcinka krawężnika i przechodzącej dokładnie przez planowany punkt styczności. Odległość między środkiem, a punktem styczności będzie stanowić promień łuku. Jeśli za nim ma pojawić się kolejny odcinek prosty – musi on być z kolei dokładnie prostopadły do promienia naszego łuku w drugim (końcowym) punkcie styczności.

Jeszcze prostsza jest konstrukcja geometryczna, kiedy wyznaczamy krzywą składającą się z kolejnych przechodzących w siebie odcinków łukowych. W takim wypadku środek następnego łuku musi się po prostu znajdować na prostej wyznaczanej przez punkt styczności i środek łuku poprzedniego. Nie mają przy tym żadnego znaczenia wielkości promieni poszczególnych fragmentów.

Wytyczenie i prawidłowe wykonanie linii ograniczającej ogrodową dróżkę biegnącą po łuku może więc być dość pracochłonne. Nie znaczy to jednak, że trudne czy skomplikowane, a jedynie wymagające precyzji i cierpliwości. Nie warto przy tym stosować żadnych uproszczeń technologicznych czy osadzać elementów „na oko” - wszystkie tego typu działania na pewno będą w sposób irytujący widoczne w wykończonym już ogrodzie. Z kolei jednak poprawnie wytyczone i wykonane – mogą stać się ozdobą każdego przydomowego ogródka.

Czytaj również: Jak prawidłowo wykonać drenaż nawierzchni wokół domu?

Ilustracja:

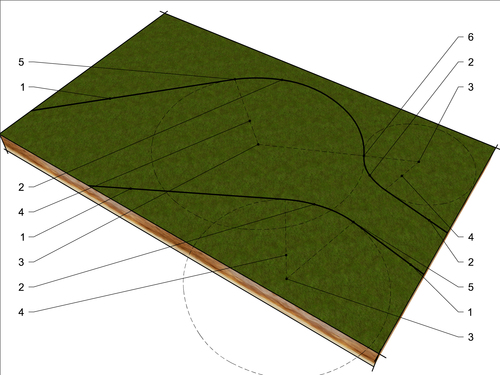

Poprawne wyznaczenie geometrycznego przebiegu przyszłych krawężników ma kluczowe znaczenie dla ich wyglądu (rys. Buszrem).

1. Planowane odcinki proste.
2. Planowane odcinki łukowe
3. Środki łuków
4. Promienie łuków
5. Punkt styczności łuku i odcinka prostego
6. Punkt styczności dwóch łuków
