RSP to system kasetonów elewacyjnych uzyskanych poprzez gięcie wszystkich czterech krawędzi.



RSP – opis produktu


• RSP to system kasetonów elewacyjnych uzyskanych poprzez gięcie wszystkich czterech krawędzi
• Krawędzie kasetonów mogą być zagięte do środka bądź też ‘wywinięte’ na zewnątrz
• Rytm fasady może być zmieniany poprzez użycie paneli o różnych wymiarach i kolorach lub różnych odstępach między krawędziami kasetonów

Materiały:

– Stal DX51D,
– COR-TEN®,
– Aluminium,
– Miedź,
– Stal nierdzewna 1.4301 and 1.4401 grade,
• Grubość materiału: 1.00, 1.20, 1.25, 1.50, 2.00 [mm]
• Cynk: Z275 [g/m2]
• Powłoki organiczne:
– PVDF 25-60 µm,
– PVDF MATT
• Kolory:
– Paleta standardowych kolorów Ruukki
– Kolory niestandardowe dostępne na specjalne zamówienie

• Cynk chroni przed korozją cięte krawędzie stali, krawędzie otworów przy wkrętach i możliwe zadrapania powłoki
• Ochrona katodowa działa tylko gdy cynk znajduje się blisko na powierzchni stali



• Typy kasetonów:
– RSP100,
– RSP102,
– RSP102G,
– RSP200,
– RSP500,
– RSP500G,
– RSP600.

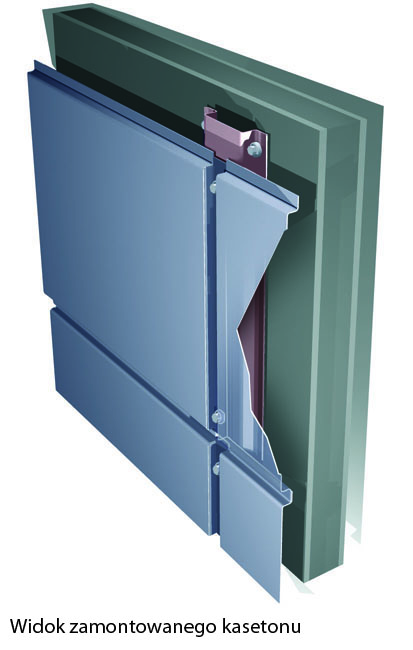

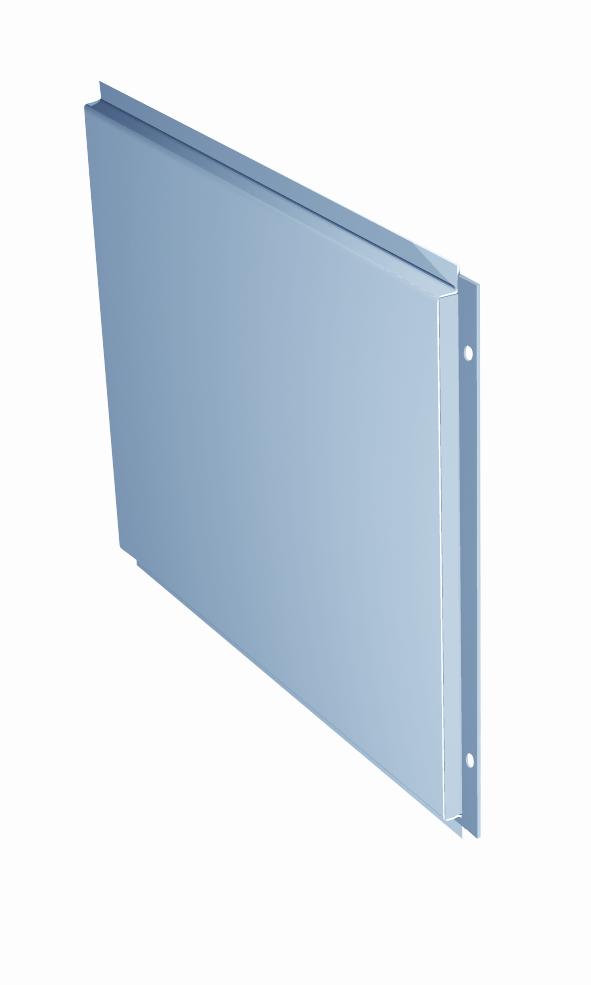

RSP100 – budowa





RSP100 opis

• Głębokość kasetonu musi wynosić co najmniej tyle, ile szerokość szczeliny między kasetonami
• Mocowanie kasetonów (wkręty) jest widoczne
• Kaseton jest mocowany do konstrukcji poprzez odgięte na zewnątrz kołnierze
• Krawędzie kasetonów są zagięte tak, by skompensować różnicę głębokości na ich zakładzie
• W narożnym połączeniu czterech kasetonów krawędzie łączone są na styk
• Montaż kasetonów przebiega od lewego dolnego do prawego górnego narożnika elewacji

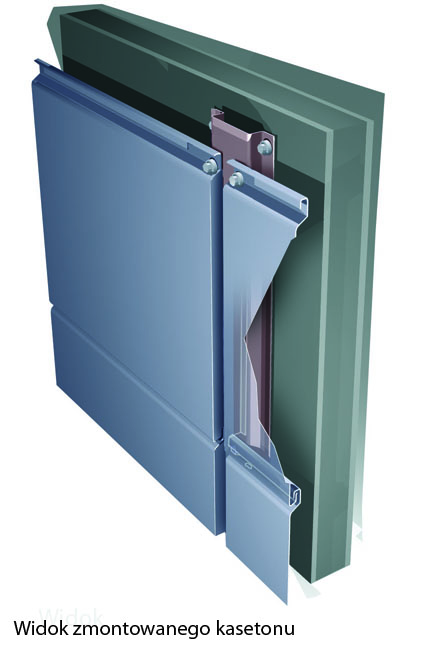

RSP102 – budowa





RSP102 – opis

Kaseton RSP102 ma podobną budowę, wymiary, mocowanie i sposób montażu jak kaseton RSP100, ale krawędzie poziome kasetonów wykonane są z lekkim nachyleniem, co czyni je bardziej odpowiednimi do zastosowań zewnętrznych


RSP102G – budowa





RSP102G – opis

• Kaseton RSP102G jest usztywniony na niewidocznej płaszczyźnie (tył kasetonu)
• Detale są te same jak dla kasetonu RSP102.  Głębokość kasetonu oraz szerokości pionowych i poziomych szczelin między kasetonami wynoszą 25 mm (wartość standardowa)
• Litera “G” pochodzi od słowa “Grande”


RSP200 – budowa






RSP200 – opis

• Kaseton RSP200 posiada niewidoczne mocowanie
• Górna krawędź kasetonu jest mocowana do konstrukcji wkrętami, a krawędź dolna zaczepia o krawędź górną dolnego kasetonu
• Specjalna obróbka startowa CA1SF1 jest wymagana przy pierwszym rzędzie kasetonów oraz nad wszystkimi otworami
• Montaż jest prowadzony zawsze od dołu do góry, może być z lewej do prawej lub z prawej do lewej
• Do regulacji właściwej szerokości szczeliny poziomej konieczne jest użycie szablonu

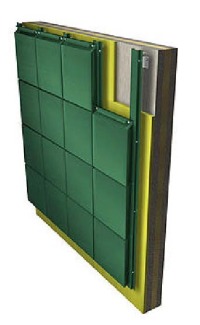

RSP500 – budowa







RSP500 – opis

• Kaseton RSP500 różni się od kasetonu RSP200 głębokością, szerokością szczelin i sposobem montażu
• Mocowania są ukryte; wymagana jest obróbka startowa CA1SF2
• Maksymalna grubość materiału wynosi 1,25 mm niezależnie od jego rodzaju
• Podczas montażu kaseton jest obniżany do górnej krawędzi poprzedniego kasetonu. Szczelina pozioma jest regulowana za pomocą szablonu. Górne krawędzie kasetonów są przykręcane wkrętami do konstrukcji


RSP500G – budowa



RSP500G – opis

• Kaseton RSP500G posiada wzmocnienia na niewidocznej płaszczyźnie (z tyłu)
• Detale są takie same jak dla RSP500
• Głębokość kasetonu wynosi 25 mm (wartość standardowa)
• Szerokości pionowych i poziomych szczelin między kasetonami mogą wynosić od 5 mm do 30 mm
• Kaseton wymaga stosowania obróbki startowej CA1SF2 RSP500G at TC Hämeenlinna

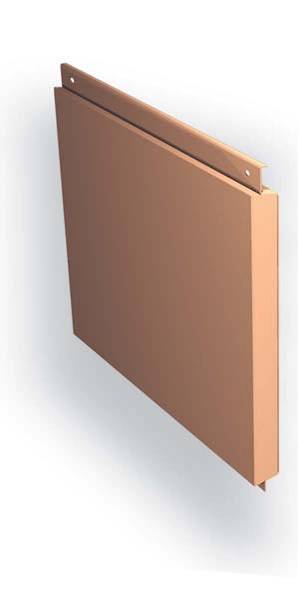

RSP600 – budowa





Kaseton RSP600

• Kaseton RSP600 jest produkowany ze stali odpornej na korozję typu COR-TEN®
• Kasetony, wraz z akcesoriami, tworzą w pełni wykończony i zwymiarowany system, który po zakończeniu patynacji stali COR-TEN®, stanowi wysokiej jakości wykończenie fasady budynku
• Fasady ze stali COR-TEN® wyróżniają się unikalnymi kolorami powierzchni (pomarańczowobrązowy, czerwono-brązowy, fioletowo-brązowy)



RSP – zalety

• Szeroka gama produktów
• Różnorodność kształtów
• Możliwość stosowania różnych materiałów (stal, miedź, aluminium)
• Unikalna stal COR-TEN®
• Możliwość wykonania kasetonów narożnych
• Dobra odporność na korozję
• Kasetony RSP są produkowane wg indywidualnych potrzeb klienta

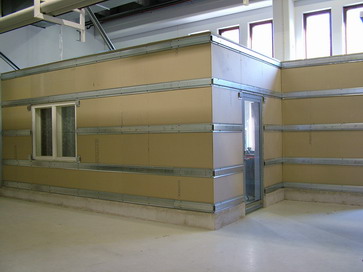

RSP – zastosowanie


• Kasetony RSP mogą być stosowane na różnego rodzaju ścianach



Kasetony RSP mogą być stosowane jako wewnętrzne i zewnętrzne elementy ścian warstwowych w następujących typach budynków:

• Budynki biurowe
• Budynki przemysłowe
• Szkoły
• Centra handlowe
• Szpitale
• Budynki sportowe
• Budynki publiczne

Kasetony RSP mogą być również stosowane przy renowacji fasad.



Certyfikacja

Znakowanie CE







• Znakowanie CE jest w pewnym sensie paszportem handlowym produktów: zapewnia dostęp i swobodny obrót towarem w krajach Unii Europejskiej oraz Norwegii, Islandii i Liechtensteinie
• Tylko jeden zbiór wymagań i procedur
• Zwiększone bezpieczeństwo produktu
• Znakowanie CE zastępuje lokalne aprobaty i certyfikaty
• W większości krajów Unii znakowanie CE jest obowiązkowe
- W Finlandii, Szwecji, Irlandii i Wielkiej Brytanii produkt może być sprzedawany bez znakowania, jeśli jest produkowany w danym kraju
- Przy eksporcie znakowanie jest obowiązkowe

Znakowanie CE i certyfikaty

• Norma zharmonizowana dla produktów fasadowych to EN 14782
• Jednym z warunków znakowania CE jest Deklaracja Zgodności (+ załączniki)
• Załączniki Deklaracji są aktualizowane, ostatnia aktualizacja z 18 sierpnia 2009
• Znakowanie CE jest ważne w krajach Unii Europejskiej
• W innych krajach (np. Rosja) produkty posiadają lokalne certyfikaty



Montaż kasetonów RSP


Uszczelki gumowe; blachy nie mogą dotykać do siebie!

Montaż kasetonów RSP – detale 100

Montaż kasetonów RSP – detale 102

Montaż kasetonów RSP – detale 102G

Montaż kasetonów RSP – detale 200

Montaż kasetonów RSP – detale 500

Montaż kasetonów RSP – detale 600



RSP – montaż

• Rozpoczęcie montażu: do elementów poziomych muszą być zamocowane płatwie pionowe

• Sprawdź dokumentację montażu
• Sprawdź poziom i prawidłowość położenia belki cokołowej

• Sprawdź wypoziomowanie elementów poziomych za pomocą lasera lub sznura traserskiego

• Za pomocą lasera sprawdź płaskość podkładu






Dowiedz się więcej na www.ruukki.pl
