Jak prawidłowo zamontować okno kolankowe? Montaż okna kolankowego

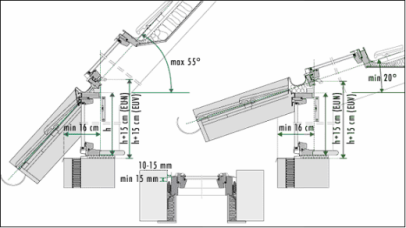

Otwór montażowy w ścianie kolankowej ma spełniać następujące warunki:
- szerokość otworu powinna być większa od szerokości okna kolankowego 2 ÷ 3 cm,
- odległość od górnej płaszczyzny łat do dolnej krawędzi otworu mierzona wzdłuż linii pionowej położonej
min. 16 cm od zewnętrznej krawędzi ściany, powinna wynosić:
  -wysokość okna kolankowego h + 15 cm dla kołnierza EUN, lub
  -wysokość okna kolankowego h + 18 cm dla kołnierza EUV.

Zamontować okno dachowe tak aby wyznaczona wcześniej linia pionowa przebiegała przez rowek szpalety w dolnej części ościeżnicy okna dachowego. Montaż okna dachowego należy przeprowadzić zgodnie z instrukcją znajdującą się w jego opakowaniu.









a. Przykręcić drewnianą listwę (1) do górnej części ościeżnicy okna pionowego, zwracajśc uwagę na symetryczne położenie jej na ościeżnicy,
b. Przykręcić do boków ościeżnicy 4 płaskowniki montażowe,
c. Zdemontować profile aluminiowe kryjące ościeżnicę.







a. Wstawić okno kolankowe w otwór i podbijając na klinach drewnianych dosunąć okno z listwą (1) do rowka w dolnej ościeżnicy okna dachowego,
b. Ustawić okno w pionie, a następnie wyrównać go klinami drewnianymi z oknem dachowym,
c. Zamontować okno za pomocą płaskowników montażowych.







Przestrzeń pomiędzy murem a ościeżnicą okna kolankowego uszczelnić pianką montażową. Zachować odległość min. 15 mm między materiałem uszczelniającym, a zewnętrzną krawędzią ościeżnicy.









Uszczelnić połączenie między oknami stosując silikon.







- a, b Przybić blaszki maskujące (2) dosuwając je do szpalety muru,
- c Nałożyć i przykręcić zdemontowane wcześniej profile kryjśce ościeżnicę





a. Nałożyć i przybić do ościeżnicy nakładkę z blachy aluminiowej (3),
b. Ocieplić wełną mineralną przestrzeń pomiędzy oknami.











a. Założyć kołnierz zespalający (4) i przybić go gwoŸdziami do boków ościeżnicy,
b. Założyć i przykręcić do ościeżnicy okna dachowego profil kryjący dół ościeżnicy.



a. Założyć boczne elementy kołnierza (5) i dociąć je na długość okapu,
b. Przymocować boczne elementy kołnierza do łat stosując paski z blachy.





a. Wyciąć szablon do przycięcia desek zgodnie z kątem nachylenia dachu,
b. Odwzorować szablon na deskach montażowych,
c. Wyciąć odwzorowany kształt,
d. Przybić deski do konstrukcji dachu, dosuwając je do okna kolankowego





a. Wyciąć szablon do przycinania blachy kryjącej deskę i odwzorować kształt na blachach (6),
b. Wyciąć blachy według odwzorowanego kształtu i skrócić na długoąć okapu,
c. Przybić blachy do krawędzi desek.
d. Przykręcić blachy w miejscu fabrycznie wytłoczonych gniazd.







Skrócić profile (7) na długość okapu, a następnie założyć je i przykręcić do desek.









Zamontować nad oknem rynienkę odwadniającą (10) zgodnie z instrukcją montażu okna. Założyć dwa boczne elementy kołnierza (8), element górny (9), oraz profile kryjące ościeżnicę. Założyć pokrycie dachowe oraz wstawić skrzydło zgodnie z instrukcją montażu okna.





Warunkiem otrzymania gwarancji jest zamontowanie okna zgodnie z instrukcją!
