Jakie zastosowanie ma miernik cęgowy prądu upływu

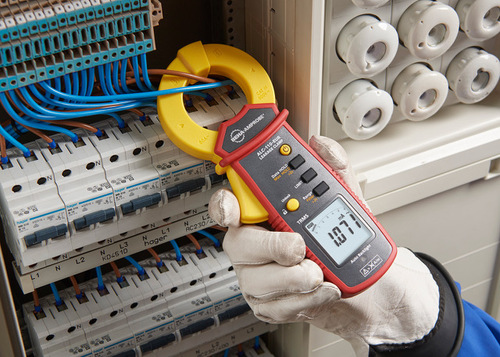

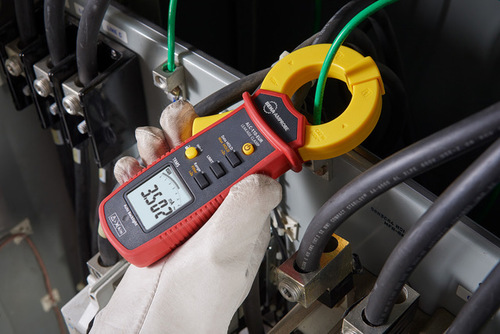

Miernik cęgowy ALC-110-EUR, zaprojektowany zgodnie z normami IEC/EN61557-13 i VDE 0413-13 jest przeznaczony do pomiaru prawdziwej wartości skutecznej prądu upływu - ułatwia wykrywanie, dokumentowanie i porównywanie odczytów prądu upływu wykonanych w danym okresie, co umożliwia zapobieganie nieplanowanym przestojom oraz wykrywanie nieregularnych przypadków zadziałania wyłączników różnicowoprądowych bez konieczności wyłączania urządzeń. Wśród zastosowań miernika ALC-110-EUR wymienić można: pomiar doziemnego prądu upływu, pomiar różnicowego prądu upływu, pomiar prądu upływu w przewodzie uziemienia ochronnego (PE), śledzenie źródła doziemnego prądu upływu czy pomiar prądu pobieranego przez pracujące urządzenia bez przerywania obwodu.

Czytaj również: W jakich butach latem na budowę

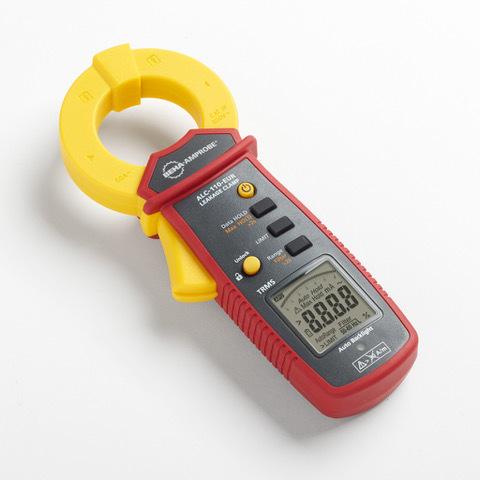

Główne cechy urządzenia Beha-Amprobe ALC-110-EUR:

• Urządzenie spełnia wymagania normy IEC/EN 61557-13 dotyczącej mierników cęgowych prądu upływu

• Niski wpływ zewnętrznych pól magnetycznych o niskiej częstotliwości: przy IN: od 3,500 mA do 600,0 mA ≤ 30 A/m, klasa operacyjna 2

• Pomiary prawdziwej wartości skutecznej, zapewniające dokładność podczas pomiaru złożonych, niesinusoidalnych przebiegów

• Mechaniczna blokada szczęki;  rozwarcie szczęk 30 mm

• Najwyższa rozdzielczość — 0,001 mA, pomiar do 60 A

• Funkcja wyboru filtra umożliwiająca eliminację zakłóceń

• Szeroki zakres częstotliwości od 15 Hz do 1 kHz, dzięki któremu miernik jest idealny do szerokiego zakresu zastosowań w przemyśle i kolejnictwie

• Możliwe do wyboru filtry:

- Funkcja filtra dolnoprzepustowego do pomiaru urządzeń (zgodnie z normą IEC/EN 61557-16, poprawka A)

- Filtr 50/60 Hz

- Bez filtra

• Możliwe do wyboru wartości graniczne: 0,25 mA, 0,5 mA, 3,5 mA, 10 mA, 12 mA

• Wskazanie wartości maksymalnej oraz funkcja wstrzymania wyświetlania wskazań

• Wysoka klasa bezpieczeństwa: CAT III 600 V

Zastosowania:

• Pomiar doziemnego prądu upływu

• Pomiar różnicowego prądu upływu

• Pomiar prądu upływu w przewodzie uziemienia ochronnego (PE)

• Śledzenie źródła doziemnego prądu upływu

• Pomiar prądu pobieranego przez pracujące urządzenia lub grupę urządzeń bez przerywania obwodu
