Zawory równoważące

Równoważenie hydrauliczne - równomierny rozdział ciepła

Dobrze wyregulowana hydraulika jest jednym z warunków optymalnego wykorzystania energii i uzyskiwania zadanych wartości temperatur. Zawory równoważące TacoSetter Bypass pozwalają łatwo i dokładnie wyregulować przepływy objętościowe w instalacjach grzewczych zasilanych ciepłą wodą. Odczuwalne i mierzalne efekty zrównoważonego systemu to komfortowe temperatury pomieszczenia i wysoka efektywność energetyczna, dzięki oszczędności paliwa grzewczego i mniejszemu zużyciu energii elektrycznej przez pompę.

W większości przypadków przyczyną jest nierównomierny rozdział ciepła grzewczego. Brak wyregulowania hydraulicznego w systemie grzewczym można od razu odczuć na temperaturach pomieszczeń. Podczas, gdy grzejniki położone bliżej centrali grzewczej są zasilane nadmiernie, grzejnikom w bardziej oddalonych odcinkach instalacji pozostaje zbyt mały przepływ medium, w efekcie czego pozostają one zimne. Często podejmowanym środkiem zaradczym jest próba podwyższenia wydajności pompy cyrkulacyjnej, co jednak dodatkowo zwiększa nierównomierność rozdziału ciepła. Zastosowanie zaworów równoważących TacoSetter Bypass pomaga efektywnie rozwiązać ten problem. Umożliwiają one łatwe i dokładne wyregulowanie przepływów objętościowych w instalacjach grzewczych zasilanych ciepłą wodą w l/min, co ma na celu równoważenie pionów.

TacoSetter Bypass to niezawodny zawór do statycznego hydraulicznego równoważenia, umożliwiający bezpośredni odczyt wielkości przepływu, dzięki skali na elemencie pomiarowym w bypassie lub w armaturze

Czytaj również: Najczęstsze awarie zlewu: zobacz, jak sobie z nimi poradzić

Sprawdzone i niezawodne rozwiązanie

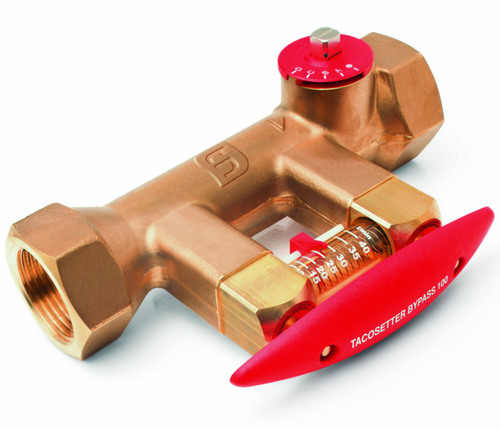

TacoSetter Bypass to klasyk wśród zaworów regulacyjno-pomiarowych. Popularny i niezawodny oryginał do statycznego hydraulicznego równoważenia umożliwia bezpośredni odczyt wielkości przepływu, dzięki skali na elemencie pomiarowym w bypassie lub w armaturze. TacoSetter Bypass jest produkowany od 1985 roku i ciągle ulepszany przy zachowaniu jego sprawdzonych właściwości. Produkt występuje w wersji z gwintem wewnętrznym lub zewnętrznym, ze skrzynką i bez skrzynki izolacyjnej. Korpus wykonany jest z mosiądzu, a element pomiarowy -z tworzywa sztucznego odpornego na podwyższone temperatury i uderzenia. TacoSetter Bypass działa na zasadzie pływaczka i sprężyny kontrującej. Odczyt następuje na podstawie wskazania dolnej krawędzi pływaka.  Element pomiarowy znajduje się w obejściu (bypass) w stosunku do głównego strumienia przepływu i dzięki temu nie jest ciągle opływany. TacoSetter Bypass może być stosowany w instalacjach wody użytkowej, grzewczej i lodowej, także, gdy medium zawiera popularne środki antykorozyjne i chroniące przed zamarzaniem.

Najważniejsze zalety

TacoSetter Bypass oferuje liczne korzyści, istotne zarówno z punktu widzenia instalatora, jak i inwestora, administratora, czy w końcu użytkowników budynku, w którym zastosowano system równoważnia hydraulicznego. Najważniejsze zalety takiego rozwiązania to:

■ Bezpośrednia wizualna kontrola przepływu (wziernik)

■ Potrzebne ilości wody zostają szybko, dokładnie, wygodnie i bezstopniowo nastawione

■ Brak konieczności użycia diagramów, tabel lub drogich urządzeń pomiarowych

■ Brak dodatkowego zaworu odcinającego

■ Niski spadek ciśnienia

■ Kontrola lub wymiana przy pełnym obciążeniu instalacji

■ Możliwość skorygowania nastawy w dowolnym momencie

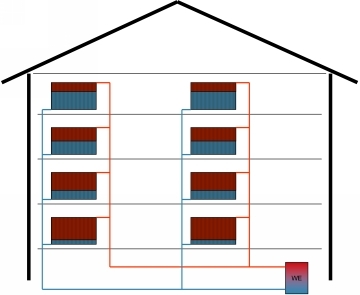

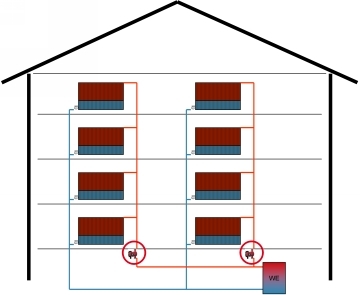

Bez równoważenia hydraulicznego przepływ wody grzewczej przez bardziej oddalone grzejniki jest słabszy (rys. 1). Równoważenie hydrauliczne powoduje wyregulowanie przepływów do wymaganych wartości (rys. 2), dzięki czemu wszystkie grzejniki w budynku są zasilane równomiernie.
