Jak dokonać obmiaru otworów budynku?

Rys. 2 Schemat do ustalenia obmiaru

Dokładny pomiar to połowa montażu

Dla otworów ściennych wynikają wg DIN 18202, tabela 1, wydanie kwiecień 1997 wymiary graniczne podane jako wyjątek z ww. normy w poniższej tabeli. Fachowy montaż jest możliwy tylko wówczas, jeśli istnieje ukształtowanie ościeży według pozycji 6.

Należy zagwarantować, że okna mogą być zamontowane poziomo, pionowo i we właściwej płaszczyźnie. Należy przy tym uwzględnić dokładność poziomicy.

Maksymalne dozwolone tolerancje dla odchylenia od pionu i poziomu wynoszą do 3,00m długości elementu 1,5 mm/m ale maksymalnie 3 mm

Jeśli z powodu przekroczenia wymiarów tolerancji lub odchyleń od podanej sytuacji budowlanej konieczne są zmiany lub dodatkowe środki, należy je ustalić przed rozpoczęciem montażu.

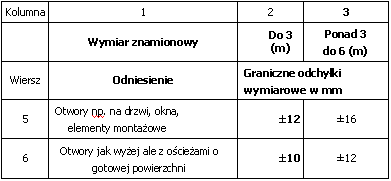

Tabela 1: Wymiary graniczne dla budowli wg DIN 18203 (wyjątek)

Pod pojęciem ościeży o gotowej powierzchni należy rozumieć także to, że nie istnieją fugi w przypadku cegieł, klinkieru lub podobne.

Rys. 3 Pojęcia tolerancji

Otwór okienny (przykład dla wymiaru znamionowego 1620 mm)

Podane pojęcia są zdefiniowane w DIN 18201

Rys. 4 Pasowanie - rama okienna

Jeśli nie jest zapewniona dookoła minimalna szerokość szczeliny montażowej należy pisemnie zgłosić zastrzeżenia.
