Technologia elewacji

MFP NA ELEWACJI TYNKOWANEJ, Z BLACHY LUB WYKOŃCZONEJ KLINKIEREM

Część z nich może być jednak z powodzeniem zastosowana również przy innych technologiach. A mówiąc precyzyjniej – wszystkie mogą być zastosowane, ale część z nich jest tego warta ze względów technicznych i ekonomicznych.

^{Rys. MFP-01}

Ściana tynkowana. W wypadku ścian murowanych – jeden z najprostszych sposobów wykończenia. Ściana szkieletowa wymaga więcej uwagi i odrobinę więcej zabiegów.

1. Fundament budynku

2. Ściana konstrukcyjna z izolacją termiczną

3. Membrana paroprzepuszczalna ułożona na izolacji

4. Podkonstrukcja drewniana elewacji. Łaty drewniane ustawione pionowo tworzą szczelinę wentylacyjną między membraną i elewacją. Umożliwia to wyprowadzenie pary wodnej z warstwy izolacji termicznej.

5. Szczelina wentylacyjna

6. Poszycie z płyt MFP

7. Tektura bitumizowana mocowana za pomocą zszywek

8. Stalowa siatka Leduchowskiego

9. Tynk mineralny lub silikatowy. Nie należy używać tynku akrylowego

Czytaj również: Sklejka elewacyjna i jej zalety

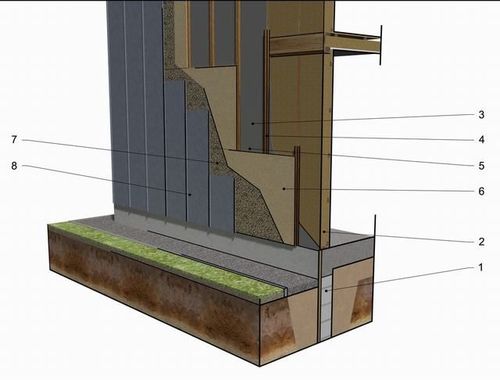

^{Rys. MFP-02}

Elewacja z blachy cynkowo – tytanowej łączonej na rąbek stojący. Ta sama technika stosowana jest również przy wszystkich innych pokryciach z blach płaskich oraz paneli elewacyjnych.

1. Fundament budynku

2. Ściana konstrukcyjna z izolacją termiczną

3. Membrana paroprzepuszczalna ułożona na izolacji

4. Podkonstrukcja drewniana elewacji.

5. Szczelina wentylacyjna

6. Poszycie z płyt MFP

7. Strukturalna mata separacyjna

8. Pokrycie z blachy cynkowo - tytanowej

Czytaj również: Oryginalne oblicze budynku

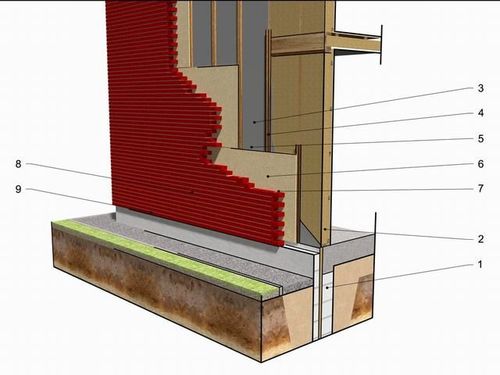

^{Rys. MFP-03}

Elewacja z cegły klinkierowej. Powszechnie kojarzona ze ścianami murowanymi, ale możliwa do zastosowania również przy ścianach szkieletowych.

1. Fundament budynku z dodatkowym fundamentem elewacji

2. Ściana konstrukcyjna z izolacją termiczną

3. Membrana paroprzepuszczalna ułożona na izolacji

4. Podkonstrukcja drewniana elewacji.

5. Szczelina wentylacyjna

6. Poszycie z płyt MFP

7. Kotwy wkręcane ze stali nierdzewnej. Ich ilość i rozstaw powinien ustalić konstruktor.

8. Elewacja z cegły klinkierowej

9. Elementy wentylacyjne doprowadzające powietrze do szczeliny wentylacyjnej. Zwykle wmurowywane w pionowe spoiny jednego z pierwszych rzędów cegieł.
