Złączki w technologii zaprasowywania

Złączki w technologii zaprasowywania

Technologia zaprasowywania jest szybsza, wygodniejsza i bezpieczniejsza niż lutowanie. Jest jednak jeden problem, który często spędza sen z powiek instalatorom.



Nawet przy starannym montażu i wykonaniu próby szczelności zdarza się, że po uruchomieniu instalacji, pojawia się nieszczelność na przypadkowo niezaprasowanym połączeniu - mimo tego, iż zastosowano złączki, które według informacji producenta są „nieszczelne w stanie niezaprasowanym“. W większości przypadków jest to spowodowane tym, że wymuszona nieszczelność kształtek nie występuje w całym zakresie próby ciśnieniowej. Tego rodzaju wpadki eliminuje opatentowany profil SC-Contur, w który wyposażone są wszystkie złączki firmy Viega.



Czytaj również: Nowa generacja pomp ciepła powietrze/woda

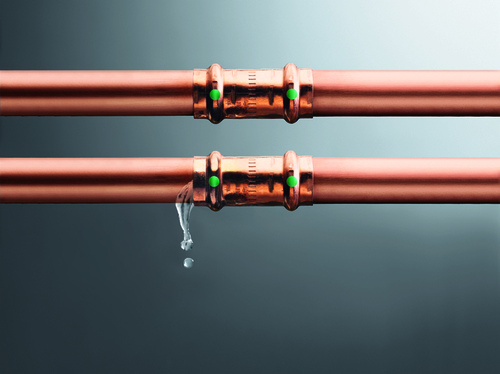

Wymuszoną nieszczelność złączek z profilem SC-Contur w stanie niezaprasowanym zapewnia znajdujący się w nich kanał, przez który woda lub medium kontrolne może przepływać i wypływać na zewnątrz uszczelki. Po prawidłowym zaprasowaniu kanał ten zostaje natomiast trwale zamknięty. Zabezpieczenie to funkcjonuje w całym zakresie próby szczelności: od 1,0 do 6,5 bara. Przy próbach szczelności przeprowadzanych na sucho Viega zapewnia sprawność złączek w całym zakresie ciśnień - od 22,0 mbar do 3,0 barów!





Na czym polega różnica

W wielu dostępnych na rynku złączkach, w których nieszczelność w stanie niezaprasowanym występuje tylko na pierścieniu samouszczelniającym, nie jest ona zapewniona w wystarczająco szerokim zakresie próby ciśnieniowej. Może to być ryzykowne zwłaszcza w dużych obiektach, gdyż wskutek geodezyjnych różnic wysokości, w instalacji występują znaczne różnice ciśnień. W pięciokondygnacyjnym bloku różnica ciśnień pomiędzy piwnicą a ostatnim piętrem wynosi ok. 1,3 bara.



Czytaj również: Solankowe pompy ciepła



W złączkach bez profilu SC-Contur, przed takim zjawiskiem zabezpieczają pierścienie samouszczelniające o przekroju okrągłym, dlatego próba szczelności nie pozwoli na wykrycie niezaprasowanego połączenia. Nieszczelność ujawni się dopiero przy skokach ciśnienia podczas eksploatacji.

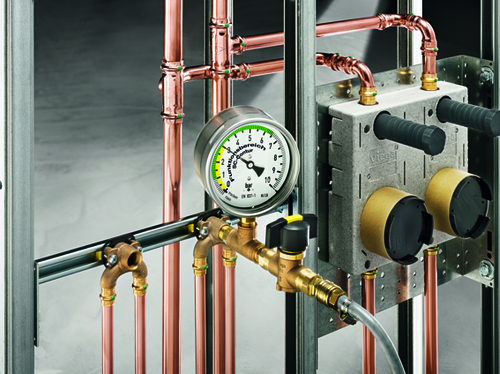

Centralna próba szczelności

Konstrukcyjna niewymuszona nieszczelność złączek z profilem SC-Contur w całym zakresie próby ciśnieniowej - a więc niezależna od różnic ciśnienia spowodowanych wysokością - ma jeszcze jedną praktyczną zaletę.



Czytaj również: Nowa technologia pierścieni łączących rury



Dzięki niezawodności tego rozwiązania, firma Viega akceptuje stosowanie centralnej próby szczelności, podczas gdy przy użyciu innych złączek konieczne są próby cząstkowe. W przypadku systemu Profipress z profilem SC-Contur wystarczy przeprowadzenie jednej próby szczelności w całej instalacji (w instalacji wody użytkowej ze względów higienicznych zalecane jest stosowanie gazu obojętnego).





Pionierzy zaprasowywania

Złączki zaprasowywane są dziś powszechnie używane w instalacjach rurowych. W 1995 r. firma Viega wprowadziła system „Profipress“ i jako pierwsza zaczęła stosować na dużą skalę technikę zaprasowywania w instalacjach miedzianych. Od 2000 r. wszystkie złączki zaprasowywane firmy Viega posiadają tzw. „SC-Contur“ (SC= safety connection), czyli są nieszczelne w stanie niezaprasowanym.



Czytaj również: Oszczędne pompy ciepła



Dzięki temu już przy napełnianiu instalacji można wykryć przypadkowo niezaprasowane połączenia. Systemy firmy Viega można stosować we wszystkich instalacjach rurowych w całym budynku ( grzewczej, sanitarnej, gazowej, solarnej, a w obiektach przemysłowych również w instalacji sprężonego powietrza i innych mediów) o średnicy od 12 do 54 mm, a w wersji „XL“ nawet do 108 mm.

Źródło: IRMEDIA / budnet.pl
