Wszystko o lukarnach

Okna połaciowe, mimo że znakomicie doświetlające przestrzeń, do tej funkcji nadają się bardzo słabo. (Nieco lepiej lub nieco gorzej w zależności od kąta nachylenia dachu). Realizacja tego zadania możliwa jest jednak na bardzo wiele sposobów, od najprostszych i najtańszych (jak prezentowany na poniższych ilustracjach), przez nieco bardziej skomplikowane aż do tzw. wolich oczu – niezwykle efektownych, ale również ogromnie skomplikowanych wykonawczo i konstrukcyjnie.

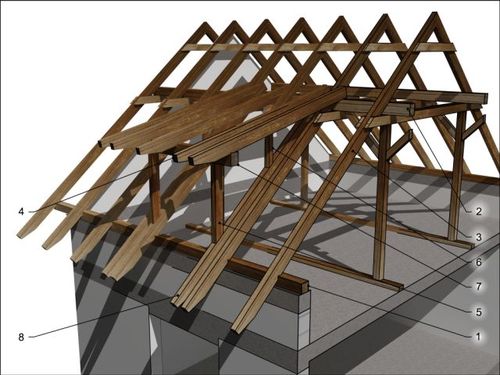

Ze względu na swoją konstrukcję lukarna jest z reguły niezależnym elementem połączonym z konstrukcją dachu. W tym wypadku elementami wspólnymi dla konstrukcji połaci dachowej i lukarny jest płatew na której opiera się dach lukarny i murłata stanowiąca jednocześnie podwalinę pod jej ścianę frontową.

1 - Murłata

2 - Płatew

3 - Krokwie połaci dachowej

4 - Krokwie lukarny

5 - Główne słupki lukarny

6 - Słupki stanowiące konstrukcję ścian bocznych

7 - Oczep

8 - Dodatkowe krokwie stanowiące podstawę ścian bocznych lukarny. Zdwojenie krokwi jest niezbędne aby zapewnić podparcie skraju połaci dachu.

Czytaj również: Stolarka systemowa

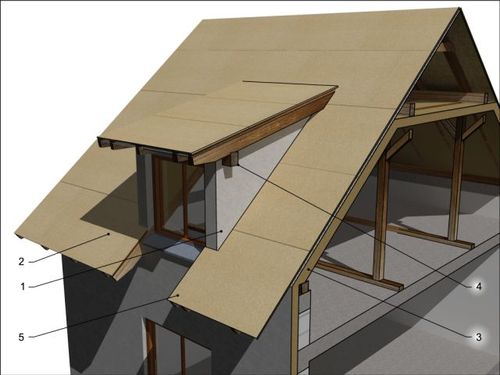

Po wykonaniu ścian lukarny można przystąpić do wykonania pokrycia dachu.

1 - Ściany boczne wykonane w technologii szkieletowej

2 - Pełne pokrycie połaci dachowej z płyty MFP

3 - Izolacja termiczna dachu – należy zadbać o zachowanie ciągłości między ociepleniem połaci dachowej i ścian lukarny.

4 - Widoczne końcówki oczepu.

5 - Sposób rozwiązania połaci dachu poniżej lukarny zależy wyłącznie od preferencji estetycznych inwestora i projektanta.

Czytaj również: Szkło nowej generacji

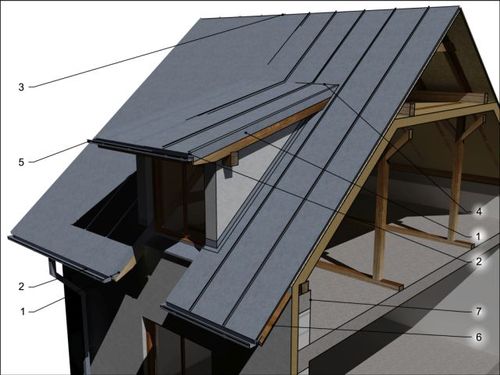

Newralgicznymi punktami każdej lukarny są obróbki blacharskie gwarantujące szczelność w miejscach załamywania się połaci, na okapach, gzymsach i przy rynnach. Na ich wykonanie należy zwrócić szczególną uwagę.

1 - Wiatrownice zapewniające szczelność bocznych krawędzi połaci

2 - Obróbki pasa rynnowego

3 - Wykończenie kalenicy

4 - Załamanie połaci

5 - Rzygacz – przy niewielkiej powierzchni daszku nad lukarną może się okazać, że do odprowadzenia z niego wody opadowej nie są potrzebne dodatkowe rury spustowe, a jedynie tzw. rzygacze odprowadzające ją na połać dachową poniżej.

6 - Deskowanie okapu

7 - Od wewnątrz poddasze również może być wykończone za pomocą płyty MFP

Płyta budowlana MFP jest materiałem o bardzo szerokim zastosowaniu, od szalowania fundamentów po... zabawki dla dzieci. Opisy licznych przykładów jej wykorzystania w inżynierskim opracowaniu można znaleźć na blogu www.designerer.com w zakładce dodatek specjalny: budownictwo.
