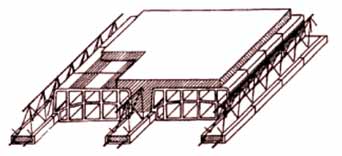

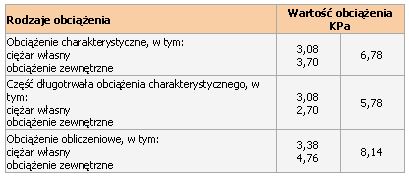

Strop CERAM 45B jest gęstożebrowym monolitycznym stropem o konstrukcji ceramiczno-żelbetowej wykonywanym na budowie z gotowych elementów tj. belek stalowo-ceramicznych i pustaków ceramicznych. Do wykonania stosowane są pustaki ceramiczne o wysokości 20 cm zalane betonem B-15 o grubości 3 cm stanowiącym górną płytę stropową gdzie całkowita wysokość konstrukcyjna stropu wynosi 23 cm. Belki stropowe mają długość 2,37 - 5,97 m ze stopniowaniem co 0,3 m ułożone w rozstawie 45 cm. Stropy mają zastosowanie w obiektach budownictwa ogólnego o dopuszczalnych granicznych obciążeniach stropu Czytaj dalej


















Belki

Belki prefabrykowane typu CERAM stanowią żebro konstrukcyjne stropu i składają się z:

 - dolnego pasą złożonego z kształtek ceramicznych szerokości 12 cm, wysokości 4 cm

 - zbrojenia złożonego z trzech prętów stalowych (2 pręty w pasie dolnym i 1 pręt w pasie górnym) oraz strzemion ze stali 4,5 mm ułożonych w formie kratownicy o przekroju trójkątnym, łączących zbrojenie górne ze zbrojeniem dolnym; przy rozpiętości stropu powyżej 4,2 m dolna strefa rozciągania w belkach typu CERAM-45, wzmocniona jest dodatkowo jednym lub dwoma prętami stalowymi w celu uzyskania dopuszczalnego całkowitego obciążenia dla zakładanej rozpiętości stropu;

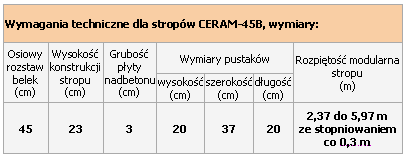

- mb belki wynosi 12,30 -14,08 kg Symbole, długości belek i liczbę podparć podano w tabeli









Belki należy składować na podłożu wyrównanym na dwóch podkładkach grubości min. 8 cm rozmieszczonych w odległości ok. 1/5 długości (rozpiętości) od jej końców. Następne warstwy belek układać na przekładkach grubości min. 4 cm rozkładanych w pionie nad przekładką dolną. W stosie powinny być ułożone belki jednakowej długości. Na placu budowy na wysokość do 5 warstw (w transporcie na wysokość 5 warstw). Belki podnosi się za pomocą kółek zaczepionych w węzłach pasą górnego w odległości 1/5 rozpiętości od końców belek. Niedopuszczalne jest podnoszenie belek za pręt górny pomiędzy węzłami.

Górna część żebra i płytę betonuje się po ułożeniu belek i pustaków ceramicznych betonem klasy B 15 z cementu portlandzkiego marki 35 i kruszywa klasy co najmniej 17, o frakcji nie większej niż 10 mm .

Składowanie belek i pustaków: Belki CERAM należy ustawiać zarówno na placu składowym, jak i w środkach transportowych stopką ceramiczna w dół. Pustaki w dolnej części posiadają wrąb dostosowany do ułożenia na dolnej stopce belek. Do wykonywania stropów należy stosować pustaki całe i nie wyszczerbione (dotyczy to szczególnie wrębu dolnego).



Czytaj również: Jak dokonać właściwego wyboru przy zakupie stropu?

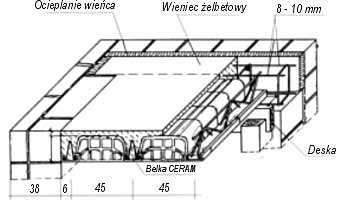

Drobne uszkodzenia trzeba wypełnić i uszczelnić zaprawą cementową przed przystąpieniem do betonowania żeber i płyty, aby beton nie wlewał się do wnętrza pustaków powodując zwiększenie masy stropu. Pustaki w stropie układa się szczelnie jeden obok drugiego, tak aby powierzchnie cięcia przylegały dokładnie do siebie. Pustaki skrajne przy wieńcach żelbetowych i żebrach rozdzielczych powinny być od strony otworów zamknięte denkami betonowymi zabezpieczającymi je przed wlewaniem się masy betonowej do środka. Dekowanie wykonuje się na podkładzie z desek, na którym ustawia się pustaki otworami pionowo, a następnie zapełnia się zaprawa cementowa na głębokość około 2 cm.


Montaż stropów

Jako zbrojenie główne żeber stosować należy pręty o średnicy nie mniejszej niż 10 mm.
Stosowane średnice prętów (stal żebrowana klasy A-III gat. 34GS) w zależności od rozpiętości stropu wynoszą:

- Do 3,00 m - 10 mm
- Od 3,00 4,00 m - 12 mm
- Od 4,00 5,00 m - 14 mm
- Od 5,00 6,00 m - 16 mm

Uwaga: Na strzemiona i pręty rozdzielcze stosować należy pręty o średnicy nie mniejszej niż 4,5 mm .

Strzemion można nie wykonywać w zebrach o rozpiętości nie większej niż 5,5 m (pod warunkiem odpowiedniego otulenia betonem prętów zbrojenia, i ze obliczeniowo nie wymagane jest zbrojenie na ścinanie).
Strzemiona są wymagane przy rozpiętości większej niż 5,5 m (co najmniej 4 strzemiona przy podporach w odstępach nie większych niż 33 cm).
Zbrojenie przęsłowe żeber głównych wprowadzać należy poza krawędź podpory - zgodnie z PN-84/B-03264 w przypadku gdy:

- żebra nie wymagają obliczeniowo zbrojenia strzemionami - na długość co najmniej 5 średnic zbrojenia przęsłowego,


- żebra wymagają obliczeniowo zbrojenia strzemionami - na długość co najmniej 10 średnic oraz na długość 15 średnic jeżeli powierzchnia przekroju prętów doprowadzonych do podpory jest mniejsza niż 2/3 powierzchni przekroju zbrojenia w środku przęsła. Ten przypadek może mieć miejsce, gdy ze względu na oszczędność stali nie wszystkie pręty zbrojenia przęsłowego doprowadzone są do podpory.


- żebra wymagają obliczeniowo zbrojenia strzemionami - na długość co najmniej 10 średnic oraz na długość 15 średnic jeżeli powierzchnia przekroju prętów doprowadzonych do podpory jest mniejsza niż 2/3 powierzchni przekroju zbrojenia w środku przęsła. Ten przypadek może mieć miejsce, gdy ze względu na oszczędność stali nie wszystkie pręty zbrojenia przęsłowego doprowadzone są do podpory.


Wzmocnienie żebra głównego

W stropach monolitycznych z wypełnieniem sztywnym i trwałym wzmocnione zebra główne, przejmujące większe obciążenie równolegle do kierunku rozpięcia stropu, wykonuje się przez rozsuniecie elementów wypełniających i zwiększenie przekroju zbrojenia, odpowiednio do wyników obliczeń.


Żebra rozdzielcze

Wymaga się, aby rozstaw żeber rozdzielczych w stropach gestożebrowych był nie większy niż podano w tabl. 2.1.
Żeber rozdzielczych można nie wykonywać, gdy obciążenie użytkowe stropu jest nie większe niż 2,0 kN/m², a grubość płytki międzyżebrowej w najcieńszym miejscu jest nie mniejsza niż 1/10 rozstawu żeber i nie mniejsza niż 30 mm, względnie obciążenie użytkowe jest mniejsze niż 3,0 kN/m² a płytka o grubości jak wyżej zbrojona jest poprzecznie.

W stropach z wypełnieniem sztywnym bez płytki górnej żebra rozdzielcze zaleca się dawać już przy rozpiętości przekraczającej 4,0 m.

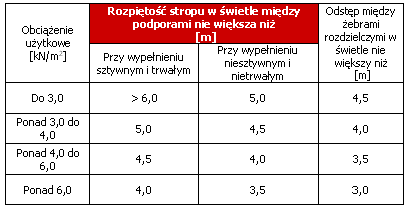

Wymagany rozstaw żeber rozdzielczych



Czytaj również: Jak przyspieszyć budowę stropu?

Źródło: CERAMIKA HARASIUKI / budnet.pl
