Nowe systemy okienno-drzwiowe i ścian osłonowych Reynaers Aluminium pozwalają na bezpieczną ewakuację ludzi z płonącego budynku oraz powstrzymują rozprzestrzenianie się ognia i dymu. W systemach zastosowano specjalny materiał chłodzący wewnątrz komór profilu oraz samoprzylepne i pęczniejące pod wpływem wody uszczelki. Czytaj dalej



Współczesne normy dotyczące bezpieczeństwa użytkowania budynków, a zwłaszcza przepisy przeciwpożarowe, stają się coraz bardziej restrykcyjne. Zgodnie z nowym europejskim rozporządzeniem, z każdego miejsca przeznaczonego na pobyt ludzi
w obiekcie powinny być zapewnione odpowiednie warunki ewakuacji, zapewniające możliwość szybkiego i bezpiecznego opuszczenia strefy zagrożonej lub objętej pożarem, dostosowane do liczby i stanu sprawności osób przebywających w obiekcie oraz jego funkcji, konstrukcji i wymiarów. Przepis ten ma niezwykle istotne znaczenie w dużych obiektach, takich jak: centra handlowe, biurowce czy muzea. W przypadku nagłej ewakuacji jej czas powinien trwać kilka minut, ale gdy sytuacja zagrożenia zdrowia lub życia zdarzy się w potężnym drapaczu chmur, czas potrzebny na opuszczenie budynku może się rozciągnąć nawet do 40 minut i więcej. Dlatego też budynki powinny być wyposażone w odpowiednie rozwiązania przeciwpożarowe, które – dzięki swojej konstrukcji – nie poddają się łatwo działaniu temperatury i płomieni. Systemy te są klasyfikowane w zależności od tego, jak długo wytrzymują niszczące działanie i zachowują szczelność.

Propozycja Reynaers


Ognioodporne systemy Reynaers: okienno-drzwiowy CS 77-FP oraz ścian osłonowych CW 50-FP zostały stworzone w oparciu o sprawdzone systemy CS 77 i CW 50. Nowe produkty zapewniają możliwość wykonania dróg ewakuacyjnych z co najmniej 30 lub 60 minutowym (zależnie od rodzaju danego systemu) przedziałem czasowym potrzebnym na bezpieczną ewakuację ludzi znajdujących się wewnątrz budynku. Oznacza to, że ograniczają wzrost temperatury w wydzielonych strefach „wolnych od pożaru” oraz powstrzymują rozprzestrzenianie się ognia i dymu. Systemy Reynaers zapewniają także izolację od płonących budynków znajdujących się w bliskim sąsiedztwie.

Jak podkreśla Maciej Przybylski, Prezes Reynaers Polska: „Wszystkie systemy ognioodporne Reynaers zostały poddane specjalistycznym testom, wykonywanym we współpracy z europejskimi jednostkami notyfikowanymi. Opracowano specjalny program badań, aby certyfikacja objęła wszystkie potrzebne konfiguracje”.
Program objął cykl badań dla 23 konstrukcji ognioodpornych w różnych konfiguracjach (konstrukcje wewnętrzne i zewnętrzne, kombinacje pod względem funkcjonalnym) i różnej odporności na działanie ognia (30- i 60-min.). Badania odbyły się w Instytucie EFECTIS w Holandii, który koordynował cały program, oraz w ITB w Polsce, IFT w Niemczech oraz WFRGent w Belgii.

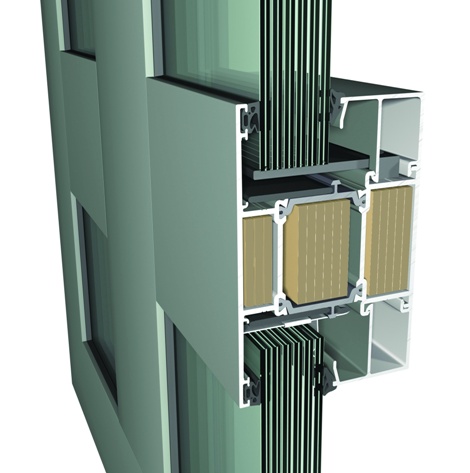

System okienno-drzwiowy CS 77-FP

CS 77-FP został stworzony w oparciu o profile, akcesoria i uszczelki systemu CS 77. Poprzez zastosowanie specjalnego materiału chłodzącego wewnątrz komór profilu oraz dzięki użyciu samoprzylepnych i pęczniejących pod wpływem wody uszczelek, osiągnięto bezpieczny przedział czasowy przeznaczony na ewakuację ludzi: system
CS 77-FP EI30 pozwala na ochronę przez 30 minut, natomiast CS 77-FP EI60 gwarantuje ochronę 60-minutową. Użycie wodoodpornych uszczelek, tzw. wsadów chłodzących, mających właściwości higroskopijne, pozwala ponadto na skrócenie czasu wytwarzania elementów systemu, a co za tym idzie, redukcję kosztów wykonania konstrukcji. Jest to innowacja Reynaers. Inne firmy – jako wkłady chłodzące – stosują zazwyczaj GK (gips karton), który wymaga dodatkowych zabezpieczeń przeciw wilgoci. W związku z tym czas wykonania i koszty prefabrykacji tych elementów są wyższe.

System ognioodporny CS 77-FP jest dostępny w wariancie drzwi jedno- i dwuskrzydłowych, otwieranych na zewnątrz i antypanicznych, z naświetlami, czyli przeszkleniami nieotwieranymi, jak również doskonale nadaje się do konstrukcji przeszklonych ścian działowych. Bogata gama konfiguracji, duży wybór akcesoriów oraz zamków, sprawiają, że jest to jeden z największych dostępnych na rynku asortymentów tego typu, dających architektom szerokie możliwości projektowania.

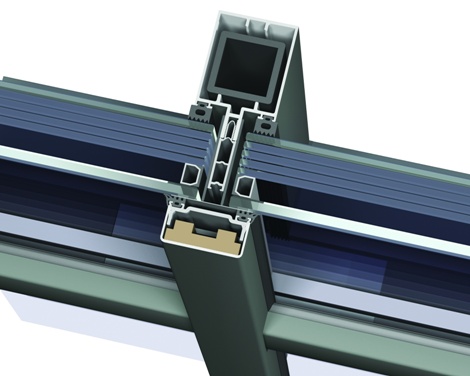

System ścian osłonowych CW 50-FP


System CW 50-FP został stworzony w oparciu o profile, akcesoria i uszczelki systemu CW 50, który jest jednym z najczęściej używanych przez inwestorów systemów Reynaers. CW 50-FP EI30 gwarantuje 30-minutowy okres bezpiecznego czasu zanim rozprzestrzeni się ogień, co uzyskano poprzez wstawienie stalowych profili w słupach oraz poprzez użycie ognioodpornych (niepalnych) pęczniejących uszczelek, mających zdolność „samogaśnięcia”. W systemie CW 50-FP EI60 przedział czasu wzrasta
z 30-tu do 60-ciu minut dzięki dodaniu dodatkowych wkładek izolująco-chłodzących.

Niewątpliwą zaletą nowych ognioodpornych systemów Reynaers jest fakt, że nie różnią się one wyglądem od standardowych konstrukcji, co pozwala na zachowanie jednakowej stylistyki w całym budynku. Poza zwiększonym poziomem bezpieczeństwa dla użytkowników budynku oraz budynków będących w bliskim sąsiedztwie, dodatkowym atutem systemów CS 77-FP i CW 50-FP jest podwyższenie standardu (klasy) obiektu, w którym są zamontowane.

Systemy CS 77-FP EI30, CS 77-FP EI60, CW 50-FP EI30 oraz CW 50-FP EI60 są dostępne u autoryzowanych przedstawicieli firmy Reynaers na terenie całego kraju. Zapytania można też kierować bezpośrednio do biura Reynaers Polska w Piasecznie,
tel. (022) 715 77 77.

Charakterystyka techniczna systemów:



CS 77-FP EI30

CS 77-FP EI60

CW 50-FP EI30

CW 50-FP EI60

Wysokość listwy przyszybowej

25 mm

25 mm

20 mm

20 mm

Grubość szyby

Od 15 mm do 51 mm

Od 23 mm do 51 mm

33 mm

48 mm

Sposób szklenia

Na sucho przy zastosowaniu uszczelek z EPDM

Na sucho przy zastosowaniu uszczelek z EPDM

Z mocowaniem przy pomocy listew dociskowych

Z mocowaniem przy pomocy listew dociskowych

Klasyfikacja ognioodporności

EW30, E30, EI30

EI45, EW60, E60, EI60

EI15, EW30, E30, EI30

EW60, E60, EI60



Parametry uzyskane w testach europejskich:



CS 77-FP EI30

CS 77-FP EI60

CW 50-FP EI30

CW 50-FP EI60

Europejskie normy dotyczące metod badań

EN 1364-1
EN 1634-1

EN 1364-1
EN 1634-1

EN 1363-3

EN 1364-3

Normy klasyfikacyjne

EN 13501-2

EN 13501-2

EN 13501-2

EN 13501-2

Aprobata Techniczna ITB

AT-15-8140/2009

AT-15-8140/2009





Rekomendacje Techniczne ITB





RT ITB-1157/2009

RT ITB-1157/2009

Źródło: budnet.pl
Autor: PUBLINK PR/ budnet.pl
