Zamontowano strop w Domu Zeroenergetycznym

Uzupełnieniem systemu są kształtki wieńcowe oraz nadproża.

Stropy gęstożebrowe typu Teriva swoją popularność zawdzięczają wielu zaletom. Są stosunkowo tanie, dość łatwe w montażu, sztywne i ognioodporne. Mają też równe powierzchnie, zarówno sufitową, jak i podłogową, a ich grubość nie przekracza 30 cm, przy rozpiętości do 7,8 m. W projekcie budowlanym powinny być bardzo dokładnie rozrysowane i zwymiarowane miejsca ułożenia stropu na ścianach, podciągach czy w rejonie schodów. Opisane lub pokazane powinny być też dodatkowe zbrojenia żeber rozdzielczych i wieńców stropowych. Dla Domu Zeroenergetycznego GREEN POWER prace te wykonała firma PPHU Stropex Renata Bruzi, Krzysztof Bruzi, która dysponuje programem komputerowym – SYSTEM STROPEX.

Zawarte w nim rysunki wszystkich podstawowych elementów SYSTEMU STROPEX, takich jak: belki stropowe, pustaki, żebra rozdzielcze, żebra ukryte, wymiany, kształtki wieńcowe KZE i KWE, elementy nadprożowe KZN, pozwalają na szybkie zaprojektowanie stropu, wraz z zestawieniem materiałowym, a nawet wykazem niezbędnej ilości stali oraz betonu.

„Energooszczędność zastosowanego stropu wynika przede wszystkim z użycia pustaków keramzytobetonowych, ponieważ keramzyt jest bardzo dobrym izolatorem cieplnym i akustycznym. Szczególną cechą zastosowanego systemu Stropowego STROPEX jest użycie Kształtek Wieńcowych KZE, które gwarantują równomierny rozkład obciążeń przenoszonych ze stropu na ścianę oraz eliminują drogi i czasochłonny proces zabudowy wieńców na ścianach zewnętrznych. Zaletą stropów TERIVA jest to, że na budowie nie potrzeba ciężkiego sprzętu do rozłożenia poszczególnych elementów stropu!” – podkreślił Paweł Ryszewski, specjalista ds. Produktu w firmie Stropex.

Czytaj również: Sposoby na oszczędzanie wody

Strop nad parterem Domu Zeroenergetycznego GREEN POWER

Elementem bryły budynku GREEN POWER jest sala konferencyjna, która w domu jednorodzinnym pełniłaby funkcję garażu. Ma ona wysokość jednej kondygnacji, a jej dach będzie stanowić jednocześnie taras dla części głównej (mieszkalnej). Ponieważ, z racji funkcji, sala konferencyjna będzie ogrzewana w takim samym stopniu, jak pozostałe pomieszczenia, zastosowany tu strop Teriva firmy Stropex wymaga dobrej izolacji termicznej. Wykonana ona zostanie z wełny mineralnej Monrock PRO oraz Dachrock w systemie SPS firmy Rockwool i zaizolowana papami Matizol.

Zastosowany w budynku GREEN POWER strop to Teriva 4,0/3, który można wykonywać przy rozpiętościach do 8,6 metrów. Wysokość konstrukcyjna stropu wynosi 34 cm, a grubość nadbetonu – 4 cm. Ciężar 1 metra kwadratowego, bez warstw izolacyjnych, wynosi ok. 340 kg.

Czytaj również: Dom wybudowany zgodnie z naturą

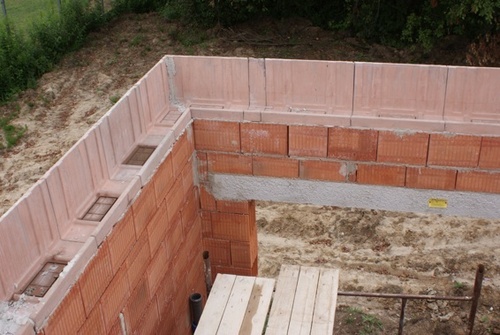

Prace przy układaniu stropu gęstożebrowego rozpoczyna się od ułożenia kształtek wieńcowych KZE, które stanowią podparcie dla belek stropowych. Tradycyjnie belki opiera się na murze metodą tzw. opuszczonego wieńca, co wymaga ryglowania stropu (dolne zbrojenie wieńca powinno znaleźć się pod belkami).

Dzięki kształtkom KZE nie tylko eliminuje się ten etap prac, ale także przyspiesza same prace przy wykonywaniu wieńców, nie ma bowiem potrzeby wykonywania drewnianych szalunków. Belki stropowe układa się w rozstawie 60 cm (wyznacza to szerokość pustaka), co daje 1,67 m/m2 stropu. Długość oparcia belek na murze powinna wynosić minimum 80 mm.

Czytaj również: Jak wybrać odpowiednią ścianę

Ponieważ są one dość wiotkie, konieczne jest też ich dodatkowe podparcie - przy rozpiętości powyżej 8 m, konieczne są 4 podpory, ustawione w odstępach nieprzekraczających 2 m. Po ułożeniu belek stropowych i ich podparciu można przystąpić do wypełnienia stropu pustakami. W systemie Teriva 4,0/3 ich zużycie wynosi 6,7 szt./m² stropu. Zastosowane pustaki mają wydrążone 3 komory, natomiast w skrajnych miejscach stosuje się elementy z zamkniętymi komorami – ich liczba określona jest na podstawie projektu.

Nowoczesne stropy gęstożebrowe wymagają minimalnej ilości zbrojenia, układanego na placu budowy. Właściwie zbroi się tylko żebra rozdzielcze i wieńce stropowe.

Czytaj również: Energooszędny Dom Dostępny

Po ułożeniu wszystkich elementów stropu można przystąpić do wylewania betonu. W domu GREEN POWER zastosowany został beton klasy C 20/25, który został rozprowadzony równomiernie, w kierunku prostopadłym do belek stropowych.
