Izolacyjność akustyczna urządzeń zasilających budynek w wodę użytkową

 Dodatkowo możemy obliczyć wartości tłumienia drgań materiałowych wynikających z użycia elementu przeciwdrganiowego:

ΔLt = 20log (νA/νB) [dB]


gdzie:

va - amplituda prędkości drgań określona za przekładką

vb - amplituda prędkości drgań określona przed przekładką

Wszelkie drgania przenoszone z konstrukcji budynku na przegrody dzielące dane pomieszczenie można także ograniczyć stosując sprężyste posadowienie przegrody. Polega ono na ułożeniu na całym obwodzie elementu materiału zmniejszającego drgania ( korek, guma). Przegroda posadowiona w taki właśnie sposób znacznie ograniczy przenikanie hałasu i drgań do pomieszczeń z nią połączonych.

W przypadku amortyzacji urządzeń wspomagających posadowionych bezpośrednio na fundamencie można posłużyć się różnymi zabezpieczeniami akustycznymi odnoszącymi się bezpośrednio do nich samych. Mogą to być : podkładki i przekładki z materiałów sprężystych (korek, guma, filc), amortyzatory drgań w postaci sprężyn stalowych, amortyzatory sprężynowo-gumowe (układy mieszane), amortyzatory hydrauliczne i pneumatyczne itp.

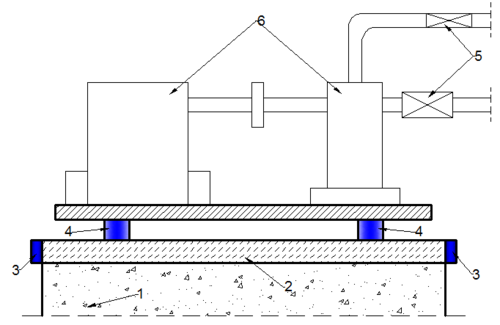

_{Rys. 2 Schemat rozwiązania zabezpieczenia przed przenikaniem drgań na konstrukcję pompy}

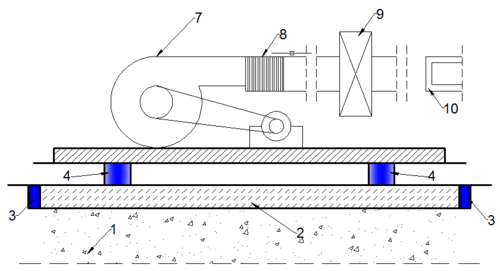

_{Rys. 3 Schemat rozwiązania zabezpieczenia przed przenikaniem drgań na konstrukcję wentylatora}

Symbole:

1 - piasek lub żwir;

2 - płyta lub blok fundamentowy;

3 - podkładki sprężyste;

4 - amortyzatory sprężyste;

5 - pompa;

6 - łączniki sprężyste;

7 - wentylator;

8 - łącznik brezentowy lub skórzany;

9 - tłumik akustyczny;

10 - przewód wentylacyjny wyłożony materiałem dźwiękochłonnym.

Stosowane w praktyce w/w wibroizolatory często spełniają funkcję, które wzajemnie się wykluczają. Prawidłowy wybór wibroizolatora zależy głównie od częstotliwości i amplitudy siły wymuszającej, co przyczynia się zazwyczaj do kompromisowego rozwiązania z uwzględnieniem innych wymogów. Należy za wszelką cenę unikać zjawiska rezonansu. Występuje ono w takim wypadku gdy częstotliwość drgań wymuszających fwz jest zbliżona do częstotliwości drgań własnych fw  przyjętego układu.

Wartość fw można wyliczyć ze wzoru:


fw = (1/2Π)*((k/m)^1/2)

gdzie:

m - masa obciążająca

k - sztywność dynamiczna zastosowanego ustroju lub materiału

W celu uniknięcia rezonansu urządzenia należy dążyć do spełnienia warunku:

fw ≤  fwz/4

W przypadku niespełniania powyższej nierówności zamiast tłumienia drgań emitowanych przez dany układ może nastąpić pojawienie się drgań o amplitudzie większej niż amplituda drgań wzbudzających. Osiągamy przez to cel odwrotnie proporcjonalny do zamierzonego. To co zostało przedstawione powyżej stanowi jedynie namiastkę licznych rozwiązań tyczących się ochrony akustycznej przed drganiami emitowanymi przez urządzenia zasilające budynek w wodę użytkową. Należy mieć na uwadze , że wszelkie rozwiązania wymagają od nas nie tylko wiedzy teoretycznej i praktycznej ale przede wszystkim znajomości skali problemu jakim jest hałas instalacyjny.
